失聯8天“聲吶”成功找到-為水下搜救探測安全助力
發布時間：2021-12-20 瀏覽次數：439
返回列表
近日被熱搜的關鍵詞-“聲吶”，無錫失聯8天女孩成功被
“聲吶”找到。

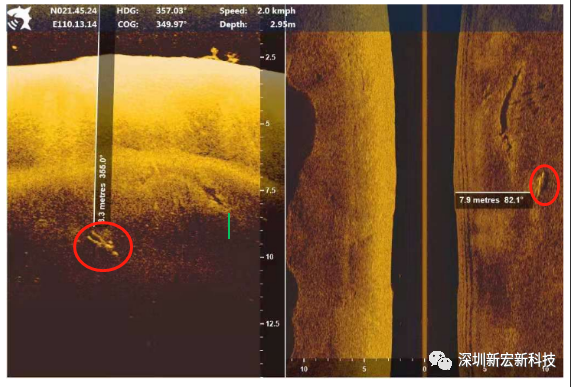

是無錫當?shù)匾豢蒲袉挝皇褂寐晠仍O(shè)備定位的遺體，隨后由藍天救援隊打撈上岸
。
那么這個聲吶系統是什么，它是如何發現和定位到水下的呢
？
今天小編一起科普一下聲吶的定義。
聲吶是一個英文單詞“SONAR”的音譯，是利用聲波在水中的傳播和反射特性
，通過電聲轉換和信息處理進行導航和測距的技術，也指利用這種技術對水下目標進行探測（存在
、位置
、性質、運動方向等）和通訊的電子設備
，是水聲學中應用最廣泛
、最重要的一種裝置，有主動式和被動式兩類型
。
聲吶裝置一般由基陣
、電子機柜和輔助設備三部分組成。

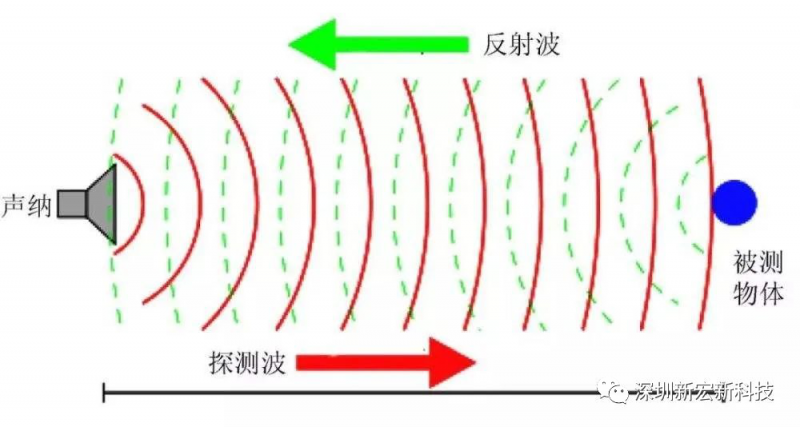

主動聲納的原理示意圖
主動聲納：
主動聲納使用一個聲音發射器（或投影儀）和一個接收器
。當兩者處于同一位置時
，則為單穩態操作。當發射機和接收機分離時
，它是雙基地操作
。
主動聲納產生一個聲音脈沖，通常稱為“ping”
，然后監聽脈沖的反射（回聲）
。這種聲音脈沖通常使用聲納投影儀以電子方式產生
，該投影儀由信號發生器
、功率放大器和電聲傳感器/陣列組成。[25]換能器是一種能夠發送和接收聲音信號（“ping”）的裝置
。波束形成器通常用于將聲功率集中到波束中
，可以掃描波束以覆蓋所需的搜索角度。

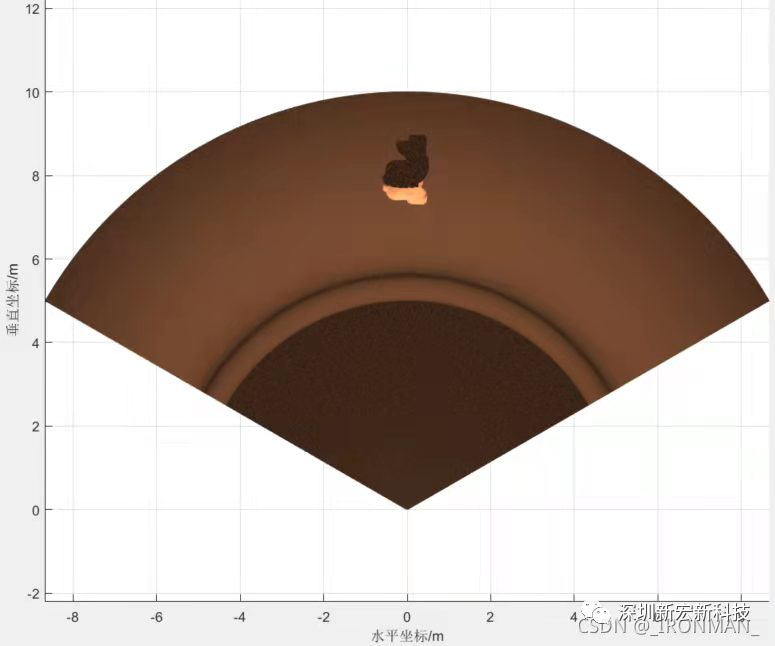

水下三維動態實時影像系統
配備超高清觸控顯示屏 、
動態影像聲納 、超高清側掃聲納，即可實時查看船只周圍的動態掃描畫面
。
領先的動態聲納透視模式 ，穩定的聲納視圖顯示，尖端的多波束聲納掃描技術
，可變掃描角度
，在惡劣條件下，
依然能清楚呈現水下生物的動態細節 、物體輪廓
、結構與類別
。
超高清觸控顯示屏：
16英寸高清IPS觸控顯示屏一體機，內置高性能處理器及全功能聲納模組 ，可實現探頭性能最大化
。
1980*1280像素的超高清分辨率，強光可視功能 ，
使用者佩戴太陽眼鏡于刺眼陽光下依然可清晰看到屏幕顯示 。
人性化SmartMode屏幕控制，可自定義屏幕布局，可通過一鍵快速更改所有屏幕
，與預設模式同步
，不必單獨手動切換每個屏幕畫面
。
內置ANT及WI-FI技術，可無線連接手機和平板電腦等多種設備。
動態實時影像聲納可提供前掃和下掃的實時動態掃描，能即時傳輸水下透視模式畫面
，清晰詳盡地反饋水下即時動態實況，水底結構等信息
；內置航向傳感器，在惡劣條件下，聲納視圖依然能穩定顯示。
超高清聲納換能器，可顯示超高清下掃和超高清側掃掃描聲納圖像。工作頻率范圍800kHz-
1200kHz
，可同步測量傳輸深度和溫度。
被動聲納：
被動聲吶技術是指聲吶被動接收艦船等水中目標產生的輻射噪聲和水聲設備發射的信號，以測定目標的方位和距離
。它收聽目標發出的噪聲，判斷出目標的位置和某些特性，特別適用于不能發聲暴露自己而又要探測敵艦活動的潛艇。

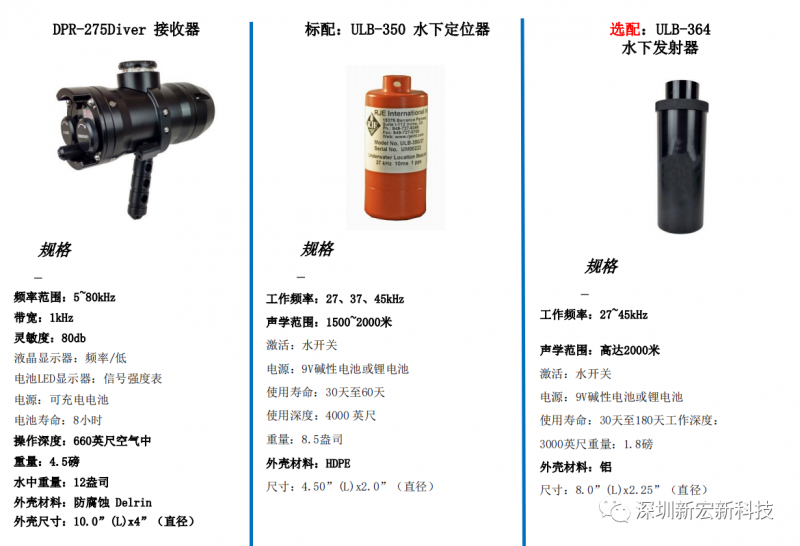

水下聲吶標準套件：包括DPR-275潛水員Pinger聲吶接收器，水下耳機，電池充電器，三個ULB-350 水下定位器
被動聲吶：本質上是監聽船只發出的聲音
；
主動聲吶：發射聲音脈沖并監聽回聲。

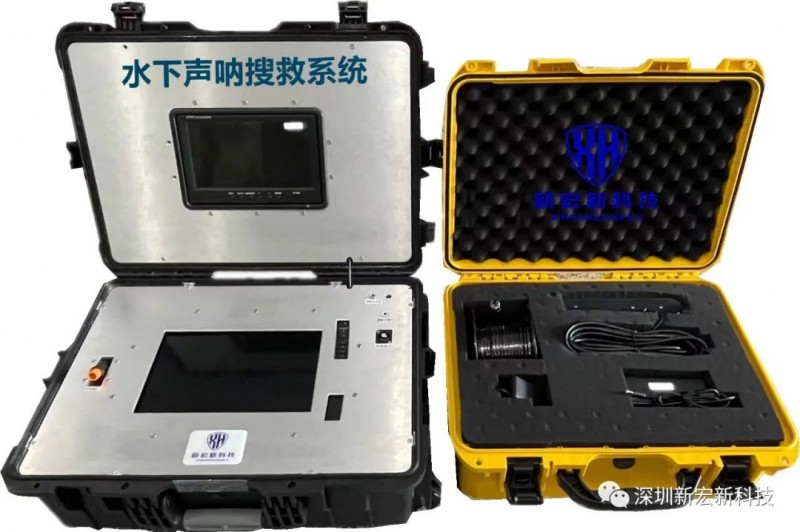

水下聲吶生命搜救系統
適用范圍:
l 水下救援、洪澇災害、近海救援場景的人員搜救定位
l 江河、湖泊 、污水等環境搜尋
水下生命體征
l 水上公安 、邊警
、海警執行搜尋人證或物證
水下聲吶探測儀是一款采用聲納技術和水下視頻相結合的方式，對水下目標物體進行聲波定位和視頻確認 ，為應急救援人員提供實時水下生命信息的裝備
。
儀器可同時顯示聲納圖像和視頻圖像，并通過的聲納探頭對水下進行實時搜索 ，范圍確定后通過水下視頻探頭對目標物進行識別確認
，配合完成搜索與識別工作，即使在水下的黑暗或渾濁水域中搜索時也能提供清晰的圖像
。
目前我國的水下搜救方式大多是蛙人下水展開搜救工作或者通過水下機器人來探查
、搜救，但國內大部分搜救工作都是在江河
、湖泊搜尋
，渾濁的水域不僅難以找到目標，搜救時間過長也會對搜救工作者自身造成傷害
，增加更多的生命財產損失
。
應市場各方面的需求，深圳市新宏新科技從國外引進聲納技術，國內研發，組裝，為水下搜救探測安全助力。
聲吶探測儀，是一種利用聲波在水下的傳播特性，通過電聲轉換和信息處理，完成水下探測和通訊任務的電子設備。它利用水中聲波對水下目標進行探測、定位和通信
，是水聲學中應用最廣泛
、最重要的一種裝置
。

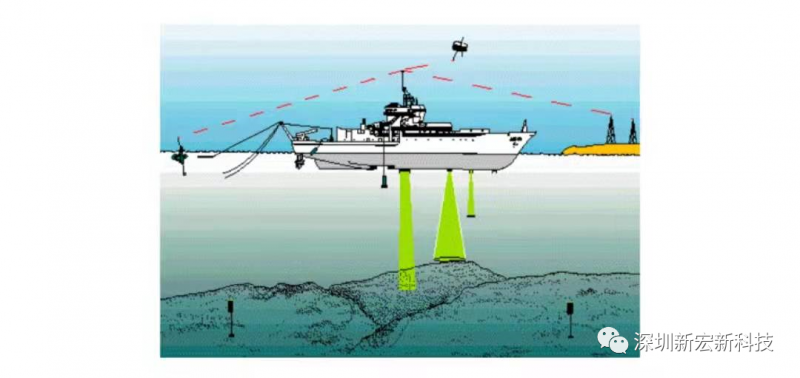

目前搜救工作利用聲吶技術進行探測的設備有：手持聲吶探測儀、側掃聲吶、多波束成像聲吶、聲吶式地形探測儀等。
深圳市新宏新科技一直秉承著：科技創新、合作共贏的理念，致力于打造水域救援裝備領跑者，為我們的客戶提供更優質的產品和服務，新宏新的產品已經被海事局、應急局、消防救援總隊、藍天救援隊、水上公安等廣泛應用。
