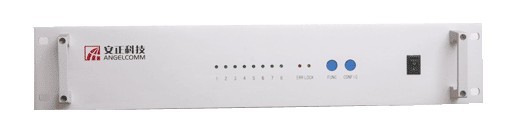

AGW-2003是一款大功率車載或機載式COFDM非視距移動圖像傳輸設備
。適用于車到車、船到船產品特點
● 采用高效2/4MHz窄帶COFDM調制技術
。● 輸出功率20W以上
，適合車載遠距離傳輸。● 復雜多徑環境中突出的圖像傳輸效果
，市區移動中傳輸15KM以上。● 標準外型設計適合19’機架安裝
。● 工作頻段可選UHF
、L、S波段。● 極低的視頻延時相當于實時應用
。● 兩路高質量的音頻通道和一路數據通道。
● 控制面板支持8信道參數設置
。● 交流220V供電
，輸出功率可調。技術指標
· 視頻輸入接口：BNC
· 音頻輸入接口：BNC
· 數據輸入接口：RS232
· 射頻輸出接口：N16
· 視頻輸入制式：PAL&NTSC
· 傳輸速率：1.2Mbps～20Mbps
· 音頻編碼速率：64kb/s～364kb/s
· 水平分辨率：720,528或480線
· 數據速率：可調的最高115.2Kbps
· 頻率范圍:：330～440MHz,1.15～1.40GHz,2.28～2.45GHz
· 占用帶寬：2M/4MHz
· 調制方式：QPSK 1/3
· 最大輸出功率：45dB(30W)
· 功率控制：30dB步進1dB
· 頻率控制：用戶通過面板可以選擇預先設定8個頻道
· 外型尺寸：標準19’2U機箱,深350mm
· 重量：小于7.5Kg
· 電源：AC 220V
· 功耗：160W(功放20W情況下)
· 工作溫度：-10°C ～ 50°C
