點擊圖片查看大圖HXTZ-I型同軸光攝影儀
主機重量：1.1kg
尺寸：265x90x80mm
價格：4200.00元/套
鋁合金箱尺寸：265x90x80mm
產品用途
用于拍照水平面淺色光滑客體上的潛在指紋。
配置內容
| 品名 | 數量 | 品名 | 數量 |
| 同軸光攝影儀主機 | 1個 | 58-55轉接圈 | 1個 |
| 長度10cm塑料遮光筒 | 8節 | 62-58轉接圈 | 1個 |
| 充電器 | 1個 | 67-62轉接圈 | 1個 |
| 鋁合金箱 | 1個 | 72-67轉接圈 | 1個 |
產品介紹
1.同軸光攝影儀：是一種自帶光源的定向反射鏡
。
2.轉換接圈：使定向反射鏡與不同型號的鏡頭連接
。
3.遮光筒：?jiǎn)蝹€(gè)遮光筒長度10cm，8節遮光筒以疊放方式連接成80cm長的遮光筒
。遮光筒內壁進行了消除反射光的處理
，不會因反光影響指紋反差。
工作原理
自帶光源發出的光經過半透半反鏡的反射后
，沿著照相機鏡頭光軸的方向垂直向下照射在物體的光滑表面上
。
背景對入射光產生垂直向上的定向反射
，反射光全部出現在定向反射方向，能量集中在定向反射方向
。
指紋對入射光進行漫反射
，反射光出現在各個方向，能量分散在各個方向
。
在垂直方向觀察
，背景反射光全部進入鏡頭，指紋反射光只有很小部分進入鏡頭
。通過鏡頭看到的結果是在明亮的背景中指紋呈暗色調
。
遮光筒防止環境雜光干擾。
拍照水平面淺色光滑客體上的潛在指紋

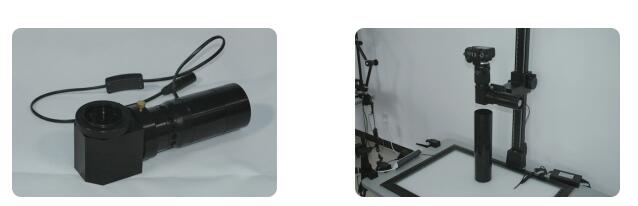

1.將同軸光攝影儀安裝在翻拍儀上，相機的微距鏡頭連接在同軸光攝影儀上（使用轉換接圈可連接各種口徑的鏡頭）。
2.將潛在指紋放置在同軸光攝影儀下方，把幾個遮光筒疊放起來呈長筒形，根據拍照距離確定疊放遮光筒的數量，用遮光筒罩住潛在指紋，阻擋雜光干擾。
3.自帶光源發出的光照射在半透半反鏡上，經過反射，光垂直向下照射潛在指紋
，背景反射光垂直向上
，透過半透半反鏡進入鏡頭
。
4.調整相機的高度
，調整鏡頭焦距，直到在鏡頭中清晰看到明亮背景中暗色的指紋
，拍照指紋圖像
。
