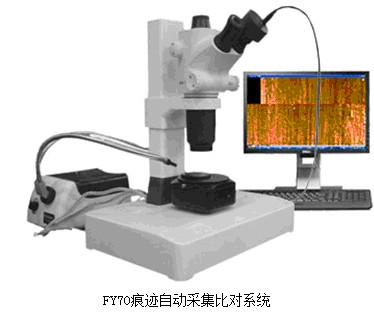

點擊圖片查看大圖FY70痕跡自動采集比對系統
一
、系統創新：
1
1
、計算機自動化全中文智能控制界面
，精度高，運行平穩
，操作簡便
。

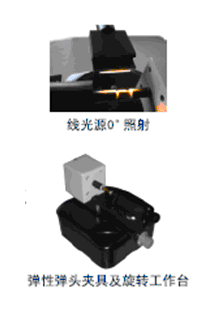

2、平面線型光源0角度照射
2、平面線型光源0角度照射
，痕跡不反光
、不變形，真正零誤差
。
3
3
、各類擦劃痕、剪切
、撬壓等工具痕跡自動提取入庫
。
4、采用無二次劃痕的彈性夾具
4、采用無二次劃痕的彈性夾具
，對痕跡進行非接觸式數字化采集
，對檢驗彈頭彈殼無損傷；自動同軸校準工作臺
，保證了旋轉軸與彈頭自動同軸
，彈頭精密微調角度為0.002°。
5
5
、采用非接觸式光學顯微圖像采集彈頭
、彈殼表面痕跡，通過360°連續旋轉采集圖像，系統軟件自動控制校正展平
，無需人工干預，克服了只能局部比對的局限性。
6、0～360°之間自行設定，一次完成圖像展平。變形物體可預先設定為較小的旋轉角度
6、0～360°之間自行設定，一次完成圖像展平。變形物體可預先設定為較小的旋轉角度
，連續多次操作
，累計展開為360°。
7
7
、顯微鏡采用固定倍率設計
，有效避免了多次提取不同彈頭放大倍率微量變化。
8
8
、豐富的物鏡配置
，同時滿足指紋提取大視場的需要與彈頭展開高倍率的需要。
9
9
、高清數碼攝像照相系統
，HDMI接口輸出1080P高清圖像，同時提供USB2.0輸出接口
。
10
10
、采用非接觸式光學顯微放大采集彈頭、彈殼表面上的痕跡
，360°圖像自動展平顯示
，計算機自動控制校正無需人工干預，無變形
。
11
11
、可檢驗54/64/69/79等手槍子彈、7.62mm步槍子彈
、各種自制槍支
、射釘槍、改造槍支的彈殼側面痕跡
、變形彈頭表面痕跡
。
12、可對彈頭膛線痕跡展平圖像建檔建庫
12、可對彈頭膛線痕跡展平圖像建檔建庫
；自制槍支
、改造槍支彈頭、彈殼比對鑒定
；變形彈頭線條狀痕跡的比對鑒定
；鐵絲
、銅絲的整體分離自動鑒定；柱面物體遺留指紋的展平提取等
。
二
二
、系統特點：
1、采用原裝進口的徠卡立體顯微鏡
1、采用原裝進口的徠卡立體顯微鏡
，光學性能更為優越
，全面提高了系統的成像效果；
2
2
、旋轉軸與彈頭自動同軸夾具
，方便彈頭快速檢驗；
3
3
、彈頭
、彈殼痕跡圖像展平比對的創新性：
3.1將彈頭、彈殼表面上的痕跡進行360°圖像自動展平顯示
3.1將彈頭、彈殼表面上的痕跡進行360°圖像自動展平顯示
，計算機自動控制校正
，無需人工干預，無變形
，真正的零誤差
；
3.2對痕跡進行全面觀察比對，克服了以往進行局部比對的局限性
3.2對痕跡進行全面觀察比對，克服了以往進行局部比對的局限性
；
3.3無二次劃痕的彈性夾具
3.3無二次劃痕的彈性夾具
，痕跡的非接觸式數字化采集
，對檢驗彈頭無損傷
；
3.4檢驗的多樣性：54/64/69/79等手槍彈,7.62mm步槍彈，各種自制槍支膛線
3.4檢驗的多樣性：54/64/69/79等手槍彈,7.62mm步槍彈，各種自制槍支膛線
，各種射釘槍改造槍支的彈殼側面痕跡
，變形彈頭等的比對鑒定；
3.5 雙鏡頭設計：高倍進口鏡頭提取彈頭痕跡
3.5 雙鏡頭設計：高倍進口鏡頭提取彈頭痕跡
，低倍鏡頭提取圓柱體表面遺留指紋
。
4、系統用途：
4.1槍支的彈頭膛線痕跡展平圖像建檔（建庫）
4、系統用途：
4.1槍支的彈頭膛線痕跡展平圖像建檔（建庫）
；
4.2自制槍支
4.2自制槍支
、改造槍支的彈頭、彈殼的比對鑒定
；
4.3變形彈頭
4.3變形彈頭
、線條痕跡的比對鑒定；
4.4柱面物體（如鐵絲
4.4柱面物體（如鐵絲
、銅絲）的整體分離鑒定；
4.5柱面物體遺留指紋的展平提取。
4.6 平面痕跡的比對鑒定
光學系統：進口雙光路顯微放大光學系統
總放大倍數：8×～80×
進口物鏡：0.8×～8×連續變倍，變倍比1：10
指紋展開提取鏡頭：顯微放大光學鏡頭，連續變倍，
光學放大倍數：0.07×～0.47×
2、彈頭彈殼表面痕跡360°圖像自動展開：計算機自動控制校正，不變形
3、工作臺：自動同軸校準指紋展平工作臺
4.5柱面物體遺留指紋的展平提取。
4.6 平面痕跡的比對鑒定
三、技術參數
1
光學系統：進口雙光路顯微放大光學系統
總放大倍數：8×～80×
進口物鏡：0.8×～8×連續變倍，變倍比1：10
指紋展開提取鏡頭：顯微放大光學鏡頭，連續變倍，
光學放大倍數：0.07×～0.47×
2、彈頭彈殼表面痕跡360°圖像自動展開：計算機自動控制校正，不變形
3、工作臺：自動同軸校準指紋展平工作臺
，自動同軸校準彈頭彈殼展平工作臺
4、照明方式：主光源：12V/100W冷光源
4、照明方式：主光源：12V/100W冷光源
，線型冷光源光纖
，0～5°照射，輔助光源：大功率LED光源
5
5
、高清攝像系統：高清圖像觀察采集：單反高清數碼照相攝像系統
，1600萬像素， HDMI（1080P）高清輸出與USB2.0輸出雙視頻輸出方式顯示顯微鏡下實時的動態視頻圖像
，3.0寸液晶屏
6
6
、顯微鏡升降方式：電動，計算機自動控制
7
7
、單屏動態視頻觀察面積：長65mm*寬53mm
8
8
、變形彈頭展平方式：變形物體可設定較小的角度連續多次操作，累計展開為360°
9
9
、軟件功能：動態顯示展開過程的展開角度
；可測量展開后的平面圖像任意兩點在柱體表面間的弧度或角度；可測量及標注展開后圖像的長度
、面積
、兩點間角度等；照片與照片比對
、照片與物體實時比對等
10
10
、系統采用模塊化設計，便于維護與升級
11
11
、主控計算機：CPU酷睿i3
；內存4GB；硬盤500G； DVD光驅；512M HDMI輸出接口顯卡；21.5寸液晶顯示器；高清解碼器
