在當前的安檢排爆工作中
，便攜式x光機已經成為探測可疑物情況的主要手段，但目前的便攜式x光機仍存在一些不足
。如探測面積不足
、可疑物位置難以擺放x光機、探測器分辨率低等等
。我公司自主研發的多功能動態平板x射線檢查儀解決了這些問題
。在結構方面，采用U形臂和連桿結構，配合小型平板探測器
，可實時采集
，通過移動設備本身就可以檢測大件物體；可連接排爆臂
、排爆機器人
，實現遠程探測、全方位探測
；小型平板探測器分辨率高
、重量極輕，綜合性?xún)r(jià)比高
。
一
、產品特點
1、平板探測器圖像清晰度高
，分辨率可達0.1mm
，16位灰度。
2
、可動態采集圖像
，采集幀數可達110fps，檢測物體無體積限制
，方便觀察物體內部3維立體結構
，可存儲檢測物內部結構視頻。
3
、組成方式多樣，適用于多種場合
，特別適用于空中
、貼墻等原來難以檢測的地方。
4
、可配連桿或排爆桿
、機器人遠程操作使用，大幅減低排爆人員危險
。
5
、設備重量輕，輻射劑量低
，手持工作重量5.5kg
，方便使用。
二、系統組成
多功能動態高清x射線檢查儀PS-RTFS Pro主要由動態高清x射線探測器
，手持x射線機，計算機控制系統，多功能連桿組成
。
1）
、動態高清平板探測器
多功能動態高清x射線檢查儀PS-RTFS Pro采用了一塊探測面積128mm*128mm的動態平板探測器，探測器顆粒0.1mm
，16位灰度級
，圖像極為精細，能夠清楚地看到爆炸物的所有連線結構
。同時平板探測器可即時動態成像
，生成110幀/秒的檢測圖像，通過移動設備可檢查大件物體
，可看到并保存物體內部結構動態視頻
。探測器集成鋰電池，集成wifi
。
2）
、x射線機
設備采用80kv x射線機，結構小巧
，重量輕便
。0.5ma管電流，0.05mm*0.05mm焦點
，極小的發光焦點使設備能達到極高的檢測精度
。射線發射角小，鉛防護標準高
，可調節射線能量
，射線劑量低，發射射線時x光機發光口后側輻射強度僅與坐飛機時高空中的輻射強度相當
，因?yàn)榘l(fā)光時間遠低于乘坐一次飛機的時間
，因此每次使用設備所受輻射劑量遠低于乘坐飛機。
3）
、多功能連桿
多功能連桿可連接動態高清x射線探測器和x射線機
，探測器和x射線機也可分離或單獨連接伸縮桿，連桿上有卡環和卡槽可連接排爆桿
、排爆機器人
。使用筆記本電腦控制。
4）
、控制系統
使用筆記本電腦進行控制
，高分辨率顯示屏，高便攜性
，支持無線和有線連接
，內置專業便攜式X射線成像軟件
，采用數字化多級降噪技術，具有圖像對比度高
、操作簡單
、探測效率高、超薄輕便的特點
。適用于警察執行安全檢查
、排爆反恐、緝毒緝私
、現場抽檢等任務
，能有效提高公安干警執行任務時的機動性、隱蔽性
、準確性
。
4.1、圖像文件管理
圖像存儲
、獲取
、瀏覽等操作。包括：采集
、停止
、降噪、快照
、保存
、顯示比例調整（縮放、適應窗體
、適應寬度
、適應高度），多圖瀏覽（如圖所示）
，圖像打印
，視頻存儲、回放
。

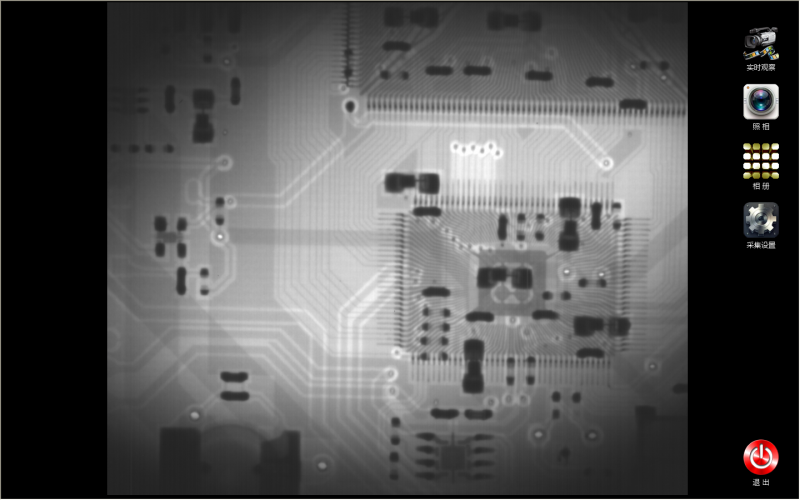

4.2、圖像數字處理
圖像數字處理對圖像進行優化
，使得更容易分辨和識別
，而且非常簡單，如圖所示
。當然警務人員在實際工作中并不需要掌握所有的圖像處理操作
，這些操作提供了簡單圖像處理的手段。
主要圖像處理功能有：還原圖像
、邊緣增強
、灰度均衡、反片、自動對比度
、手動對比度調節
。
三、設備應用
多功能動態高清X(qián)射線檢測儀
，動態平板探測器采用多功能連桿組裝成多種檢測模式
，可以實現多種用途：U型臂安檢、伸縮臂分立安檢
、伸縮U型臂安檢
、分立固定安檢等。這種獨有設計配合動態平板探測器
，形成了這款產品的獨有功能
，方便檢測懸空、靠墻
、桌椅家具
、車門、車座
、輪胎等傳統便攜式x射線檢查儀難以檢測的位置
，甚至可配合機器人遠程遙控檢測。
以檢測難度較大的車輛為例
。車門
、后備箱、車座
、輪胎等位置都容易改裝夾層填充違禁品
。因?yàn)槲恢脩铱栈驍[放位置狹小，普通x光機難以擺放檢查
，即使勉強固定
，檢查效率也極為低下，其它設備更是無從下手
。而多功能動態高清x射線檢查儀可以方便的進行檢查
。因?yàn)樘綔y(cè)板較小，安裝伸縮連接桿后
，可以伸進各個角落
，然后使用手持x光機照射后，就可以方便的進行各個位置的檢測了
。而由于擁有動態檢測功能
，不但手持設備時的抖動不影響成像，更是可以通過不斷移動探測器成像
，迅速檢查所有懷疑角落
。在圖像上出現可疑位置時
，直接擺動探測器，就可變換成像角度進行重點檢查
，從而獲得可疑區域的三維立體視頻
，徹底排查可疑區域，極大地提高檢查效率
。
1）U型臂安檢

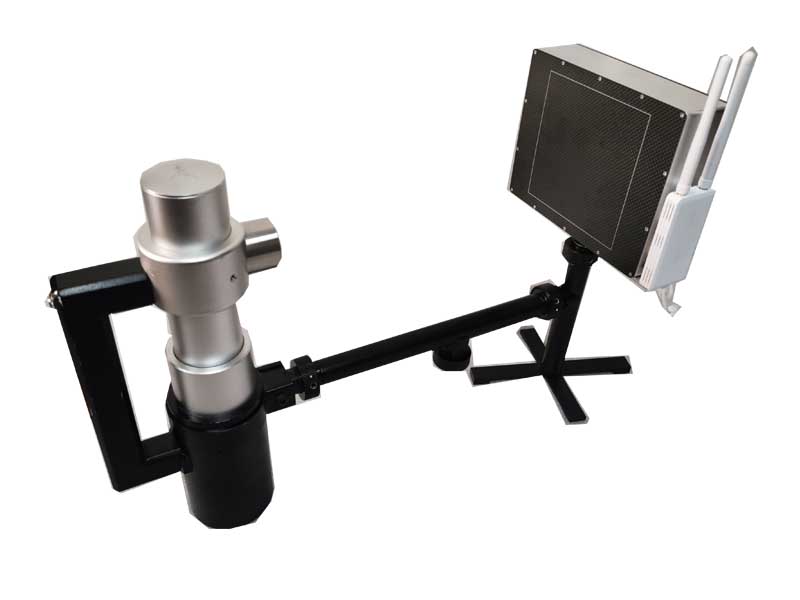

X光機和探測板通過連桿組合成U型臂
，由人手持進行實時檢查?div id="4qifd00" class="flower right">
？蓹z測需要進深較小的物品和桌椅家具
。
2）伸縮臂分立安檢
X光機和探測板分立開來，探測板通過伸縮連桿和轉向節連接
，可以調節伸縮桿長度（最大150cm）和角度
，用于檢查天花板，大型家具
，車門車座輪胎等需要進深較大的傳統U型臂不好檢查的地方
。
3）伸縮U型臂安檢
伸縮臂固定在U型臂（種工作方式）連桿中央，遠距離檢查物品
。相比一般便攜式x光機
，這種方式解決了一般便攜式x光機難以檢查椅子上或掛在墻上、吊在空中的可疑物的問題
。操作比伸縮臂分立安檢相對簡單
。
4）機器人、排爆桿遠程安檢
由排爆機器人或排爆桿的機械臂持設備檢查可疑物
，使得操作人員遠離威脅
，遠距離檢查物品。這種檢查方式極大的提高了排爆人員的安全性和排爆的自動化水平
。
5）分離式安檢
主要用于檢測禮品包裝等小型物品
，憑借新型平板探測器強大的信號探測效率，在檢測較大物體時
，發光源和探測板可在距離較遠處檢測
。被檢物體密度不大時，最遠7米仍可有信號
。
四 、設備參數
一、設備整體參數：
1）
、設備配有專用軟件，能夠?qū)崟r(shí)
、方便
、精確的看清物證內部構造及包裹內部物證的種類
、形態、大小及分布情況
。
2）
、該系統既可以多圖拍攝成像，也可以動態
、實時觀測被檢物品內所有情況
。
3）、視頻成像速度可達110幀/s,任意晃動也不存在拖影現象。
4）
、可拍攝視頻，視頻可存儲
、回放
。
5）、軟件圖像工具：亮度對比度調整
，有線
、無線視頻幀數調節，邊緣增強
，拼圖功能
。
6）、配有多功能連桿
，擁有≥
4種采集組合成像方式：x光機和探測器可連接成一體U型臂使用；探測器可直接連伸縮桿檢測大件或高處物體；x光機和探測器連接成U型臂后可連接伸縮桿檢測高處物體；x光機和探測器可直接分開使用。
7）、該系統可全無線連接也可以有線連接
，無線工作幀數可穩定達到
14.5幀/秒。
8）、全中文操作
，簡便易用
。
9）、手持工作重量5.5Kg。
10）
、堅固的攜帶箱，抗震防潮防腐蝕
，全套設備可放入一個攜帶箱內
。
二、 圖像采集系統
1）
、采用數字動態平板技術
。
2）
、成像面積：
128x128mm。
3）
、接收屏厚度：
55mm。
4）、超高分辨率可達5線對/毫米。像素顆粒大小0.1mm
。
5）、16比特超高圖像動態范圍（65536灰階度）。
6）
、內置高性能鋰電池，適應各種環境下的使用
。工作時間超過
2小時。
三、x光源 （安全的恒流光源）
1）管電壓：40-80kV, 可以實時任意調節。
2）穿透力：14mm鋼
3）光源重量：3公斤。
4）內置高性能鋰電池，適應各種環境下的使用
。工作時間超過
2小時。
