產品特點
采用有線、無線控制模式
具有優越的射頻性能，通過反射面和射頻支路的優化設計
可提供雙向2Mbps以上寬帶傳輸信道
天線采用冗余跟蹤方式設計
采用碳纖維偏饋型天線
天線可工作于全自動
天線集成度高、重量輕

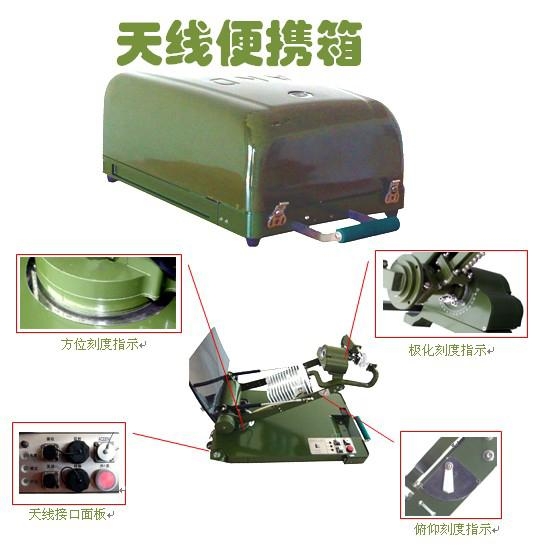

，其手提式包裝箱采用高強度材料制成，能有效保證設備的運輸安全，適合車載、機載、攜行等運輸方式;設備已通過國軍標滴雨、淋雨檢測
，防水、防塵能力強，可在各種野外惡劣環境中使用。天線電性能指標
|
名 稱 |
接 收 |
發 射 |
|
|
工作頻率（GHz） |
10.95～12.75 |
14.00～14.50 |
|
|
天線增益(dBi) |
1.0米口徑 |
40.3+20㏒(F/12.5) |
41.5+20㏒(F/14.25) |
|
天線噪聲溫度(K) |
50俯仰角 |
68K |
|
|
100俯仰角 |
52K |
|
|
|
200俯仰角 |
43K |
|
|
|
400俯仰角 |
41K |
|
|
|
典型G/T值(200俯仰角)dB/K |
1.0米口徑 |
17.0+20㏒(F/12.5) |
|
|
旁瓣性能 |
符合ITU-RS-580,FCC25.209,Eutesat |
||
|
交叉極化隔離度（1dB波束內） |
32dB |
32dB |
|
|
VSWR |
1.35:1(16.5dB) |
1.3:1(17.7dB) |
|
|
端口隔離度（最?div id="4qifd00" class="flower right">。?/font> |
Tx/Rx(Rx頻率) |
-30dB |
|
|
Tx/Rx(Tx頻率) |
-85db |
||
|
饋線插入損耗 |
0.35 dB |
0.3 dB |
|
|
波導接口法蘭 |
WR-75Flat |
WR-75Flat |
|
|
耐功率（連續波） |
1000W |
||
天線機械性能指標
|
名 稱 |
指 標 |
|
天線口徑 |
1.0×0.8米 |
|
天線座形式 |
方位/俯仰 |
|
天線轉動方式 |
電動 |
|
方位轉動范圍 |
±900 |
|
俯仰轉動范圍 |
100～900 |
|
極化調整范圍 |
±900 |
|
驅動速度 |
0.10/s～50/s（方位） 0.10/s～50/s（俯仰） 10/s（極化） |
|
反射體材料 |
鋁蜂窩碳纖維 |
|
反射體分塊 |
反射體分四塊，邊緣三塊可拆裝，中間一塊固定 |
|
緊固件材料 |
不銹鋼 |
|
天線箱材料 |
合金鋁，箱蓋為玻璃鋼，ABS |
|
天線箱尺寸及攜帶方式 |
660mm×466mm×310mm，可手拉或背負 |
|
1.0米天線總重量 |
<40Kg |
|
接插件和轉接頭 |
采用加固、防水、防腐和防塵措施 |
|
全天候操作 |
在黑夜、沙塵 |
控制跟蹤和監控性能
|
名 稱 |
指 標 |
|
展開對星時間 |
≤3分鐘 |
|
跟蹤精度 |
≤0.18°（RMS） |
|
跟蹤方式 |
自動搜索 |
|
極化調整精度 |
≤0.25°(RMS) |
|
極化調整方式 |
程序跟蹤 |
|
顯示功能 |
工作狀態顯示 |
|
故障狀態指示與告警 |
|
|
操作 |
開機即自動工作 |
|
遠地監控接口 |
無線網絡 |
|
控制距離 |
視距≥50米，通常≥20米 |
|
監控內容 |
1. 設置參數：包括衛星參數（衛星經度 2. 查看天線實時參數（方位、俯仰、極化、AGC），工作狀態（初始化、正常、異常），本地經緯度。 3. 實時監視天線各部件（接收機、傾斜儀、極化、）工作狀態是否正常。 4. 控制天線完整個對星過程，包括拆裝邊瓣、復位、收藏、自動尋星、手動調節方位、俯仰、極化等操作。 自帶數據庫存儲衛星參數（衛星經度、信標頻率、極化方向等），可提供50條以上存儲記錄空間，并且用戶可以自行填加修改刪除。 |
|
無線監控速率 |
802.11g傳輸速率最高可達54Mbps 802.11b傳輸速率最高可達11Mbps |
|
界面操作 |
界面友好，簡潔美觀,易于操作。 |
工作環境
|
名 稱 |
指 標 |
||
|
跟蹤 損失 |
穩風9m/s,陣風14m/s |
≤0.5dB（RMS） |
|
|
穩風14m/s,陣風20m/s |
≤1.5dB（RMS） |
||
|
工作溫度 |
-40℃～+55℃ |
||
|
儲存溫度 |
-55℃～+85℃ |
||
|
海拔高度 |
≤10000m |
||
|
降雨 |
工作 |
13mm/hour |
|
|
保全 |
100mm/hour,不收藏 |
||
|
積雪（保全） |
30mm，不收藏 |
||
|
相對濕度 |
0%～100% |
||
|
太陽輻射 |
1000Kcal/hour/m2 |
||
|
裹冰（保全） |
全反射面25mm裹冰，不收藏 |
||
|
腐蝕 |
沿海地區和工業污染地區 |
||
|
沙塵 |
沙漠地區 |
||
