(一)功能作用
小白航拍無人機系統是一種中低空、中長距飛行平臺，具有設計簡約
、使用便捷、維護簡單、成本低廉等特點，它采用前置汽油發動機作為動力、GPS衛星導航(二)技術指標
機長: 2.08m
翼展: 2.7m
翼面積: 0.86㎡
空機重： 5.5kg
有效載荷：5kg
起飛重量: 18kg
飛行速度: 80-140km/h
飛行高度：4000m
控制半徑：100km
標準航程：250km
巡航速度: 90km/h
燃油載荷：3L
續航時間: 1.5-2h
動力系統: 3W-56汽油發動機
抗風能力: 6級
起飛方式：滑跑/彈射
降落方式：滑跑/傘降
控制方式：程控自主/航線預存
數傳遙測控設備：上下行雙向數字鏈路 115200bps
地面站重量: ≤10kg
全系統展開時間 :15min
全系統撤收時間 :≤10min
貯存溫度 :-40℃～+65℃
工作溫度 :-10℃～+55℃
(三)通用性能要求
3.1電磁兼容要求
全系統能兼容工作
3.2可靠性與可維護性要求
(1)整機主要部件正常使用年限： 3年;
(2)發動機壽命：不小于 250小時;
(3)平均無故障間隔時間(MTBF)：不小于 100小時;
(4)設備平均修復時間 MTTR：≤30分鐘
(四)性能特點
小白無人機系統起飛后，可以實現傻瓜式全自主飛行
，“所點即所到”自主飛行和按預編程航線程控全自動航行功能。飛行平臺搭載高分照相機、攝像頭作為航拍設備，可為地面操控人員提供高質量圖片、視頻資料，地面站可隨時獲取拍攝時飛機的飛行數據。操作員在獲得飛行數據的同時，可借助計算機來處理 GPS數據，得到飛行航跡和參數一體化地面站的導航計算機配備地面系統軟件
小白無人機系統具有優異的市場性價比

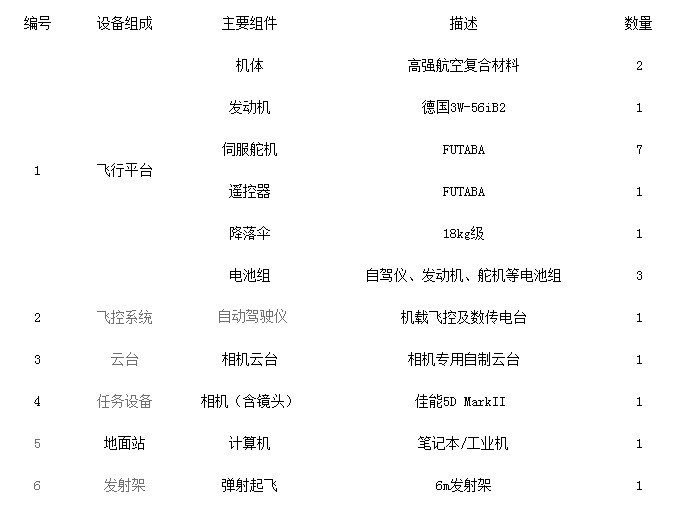

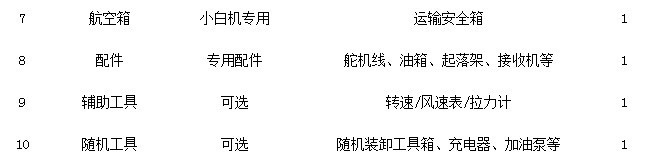

(五)系統配置
CY-02小白無人機全部系統包含飛行機體平臺和地面控制站，含機體平臺 2套(配備飛行控制系統
(六)應用領域
Ø ..航拍測繪
Ø ..管線巡檢
Ø ..城市規劃
Ø ..森林防火
Ø ..資源勘探遙感
