點擊圖片查看大圖| 名稱： | HGC360C多功能痕跡指紋展平儀 |
| 說明： | |
|

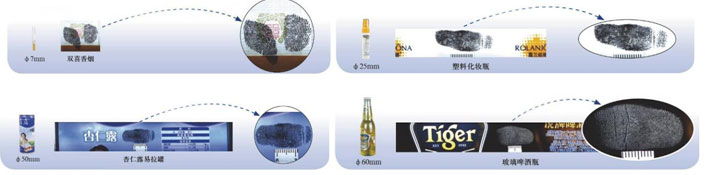

一、功能介紹： ，通過被檢物體360°連續旋轉 ，計算機精確完成顯微鏡的電動垂直升降定位、對焦照相等，自動提取圓柱體表面遺留的指紋以及槍彈痕跡圖像并將其展平為一幅精準清晰的平面圖像 ，完成對物證的采集 、存儲、比對 、建檔和輸出 ，整個過程均由計算機自動控制。儀器使用過程不破壞檢材，展開圖像清晰無誤差、不變形，便于對柱體表面痕跡進行全面深入的細致觀察。 二、360°展開效果圖：
三、主要參數：
1、檢測對象:如彈頭、彈殼、易拉罐、啤酒瓶、圓珠筆等各種圓柱物體上遺留的指紋、痕跡的提取以及動靜態比對；
2、攝影方式：垂直拍攝、平行拍攝兩種方式
3、視頻放大倍數：4×～145×
4、旋轉物體與旋轉馬達同軸度校正：專用同軸度調整載物臺，計算機自動顯示同軸位置
5、展平控制方式：筆記本電腦或臺式電腦控制，USB2.0數據傳輸
6 、展平旋轉馬達：電磁感應馬達 ，360°旋轉誤差＜0.002°
7、升降控制：計算機電動控制 ，升降范圍105mm
8 、檢測范圍：直徑5mm～112mm，高度：2mm～105mm
9 、水平工作距離：167mm
10 、展平角度：0～360°，可自定義展平旋轉角度
11 、展平誤差：電磁感應旋轉馬達與計算機軟件同步自動校正 ，誤差＜0.001mm
12、照明光源：雙光路亮度可調大功率LED光源
13 、旋轉工作臺：X軸移動范圍：0～260mm ，Y軸移動范圍：0～50mm
14 、附加工作臺：彈頭彈殼展平附件
15、圖像觀察采集：顯微鏡專用可換鏡頭高清數碼相機 ，1600萬像素照相 ，H.264格式的高清錄像；雙視頻輸出：HDMI（1080P）與USB2.0雙重輸出方式顯示顯微鏡下動態圖像 ；C型接口 ；預覽分辨率：可調；采集軟件功能：視頻預覽 、照相存儲 、亮度、對比度 、色調 、飽和度、調整等
16 、采集分辨率：640×480～1920×1080可選
17 、軟件功能：展平過程中動態顯示已展開角度；可測量展平后圖像的長度 、面積 、兩點間角度、標注以及任意兩點在柱體表面之間的弧度 ；照片與照片比對 、照片與物體視頻實時比對等 18、工控機：奔騰E雙核3.2GHz ，內存2G ，獨顯512M，20寸液晶顯示器 ，硬盤320G
|
|
供應：HGC360C多功能痕跡指紋展平儀
