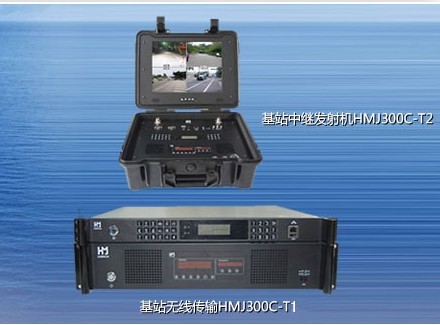

點擊圖片查看大圖
設備概括
我公司自主研發的無線高清移動傳輸設備
，采用COFDM調制技術 ，將現場的攝像頭采集的音
、視頻信號通過無線電波發射出去
。發射機加有抗干擾的腔體濾波器
，能有效清除其他無線電設備的影響和干擾。設備采用AES/ABS (128 bit) 加密，確保信息的機密性。
設備的應用范圍
可應用于公安
、消防、交警、人防、城管執法
、環保監控、水利防汛
、電力搶修
、海事執法、海關邊防
、碼頭監控
、森林防火、軍事偵察
、電視轉播等相關領域
，在多種復雜環境中移動傳輸高質量的圖像。
設備的應用方式
單兵→車→中繼→指揮中心
。適用于地理環境復雜和遠距離傳輸
，配合全向高增益及多集系統天線，在視距下可傳輸50-80公里
。
設備特性
高速移動和多徑干擾下以及復雜條件下可穩定的傳輸音
、視頻信號
高質量的數字視頻處理(MPEG-2)視頻編解碼
、DVD的畫面
實時的電磁場掃描功能
具有很嚴密的加密方式
系統可在多種復雜的氣候條件下傳輸
在復雜電磁環境中具有優異的抗干擾性能
強大的非視距傳輸能力
具有空間分集接收能力
能實現信號中繼接力的作用
頻率、帶寬
、碼流可在面板上直接調整手提式中繼帶15寸液晶顯示
、內置電池機架式中繼帶彈出式液晶顯示器
頻率適用范圍大
同頻點可同時傳輸多路圖像
利用交叉技術可與公安專網、350兆無線通訊系統
、互聯網相互兼容具有遠程管理系統
，可遠程控制基站的開關、修改相關參數、程序升級 技術參數
| 接收端 | |||||||||||||||||||||||||||
| 工作頻段 | 300MHz～5.8GHz，接收參數可直接在面板上調整，也可通過遙控器設定 | ||||||||||||||||||||||||||
| 視頻壓縮標準 | MPEG-2、MPEG-4、H.264技術標準 | ||||||||||||||||||||||||||
| 視頻速率 | 25幀/S | ||||||||||||||||||||||||||
| 分辨率 | 不低于720×576 | ||||||||||||||||||||||||||
| 接收靈敏度 | -106dBm | ||||||||||||||||||||||||||
| 音視頻檢測 | 一路視頻檢測、二路音頻檢測 | ||||||||||||||||||||||||||
| 音視頻輸出 | 提供2路音、視頻輸出 | ||||||||||||||||||||||||||
| 圖像的保存 | 提供USB接口， 可以外接U盤、移動硬盤，方便圖像的保存 | ||||||||||||||||||||||||||
| 轉發端 | |||||||||||||||||||||||||||
| 工作頻段 | 300MHz～5.8G，帶寬、頻率 、碼流可在設備面板上進行設定 |
||||||||||||||||||||||||||
| 帶寬 | 1.25/1.5/2/4/6/8M可調 | ||||||||||||||||||||||||||
| 調制方式 | COFDM 2K QPSK/TDS-OFDM | ||||||||||||||||||||||||||
| 輸出功率 | 1-20W（連續可調 ，也可定制） |
||||||||||||||||||||||||||
| 視頻輸入 | CVBS（PAL/NTSC） | ||||||||||||||||||||||||||
| 碼流 | 0.8Mbps~10bps可調 | ||||||||||||||||||||||||||
| 端到端延時 | 40ms | ||||||||||||||||||||||||||
| 誤碼率 | ≤10-6 | ||||||||||||||||||||||||||
| 圖像清晰度 | 傳輸速率為25幀/s時，分辨率不低于720×576 ，能消除碼賽克的圖像 |
||||||||||||||||||||||||||
| 傳輸距離 | 機載＞150公里 ；海事 ＞70公里；城區＞12公里 ；郊區> 19公里 |
||||||||||||||||||||||||||
| FEC | Viterbi (1 / 2, 2 / 3, 3 / 4 ) | ||||||||||||||||||||||||||
| 發射及接收天線 | 全向天線 | ||||||||||||||||||||||||||
| 加密方式 | AES/ABS（128bit） | ||||||||||||||||||||||||||
| 保護間隔 | 1/32 ，1/16，1/8 ，1/4 |
||||||||||||||||||||||||||
| 數據接口 | RS232或RS485 | ||||||||||||||||||||||||||
| 用戶可以自行設定加密 | 加密/不加密（選配） | ||||||||||||||||||||||||||
| 供電電源 | AC220V/DC12V | ||||||||||||||||||||||||||
| 遠程系統控制 | 選配 | ||||||||||||||||||||||||||
| 外形 | 機架式中繼：3U ，手提式中繼：便攜式手提箱 |
||||||||||||||||||||||||||
| 重量 | 機架式5.0kg,手提箱4.0kg | ||||||||||||||||||||||||||
| 尺寸 | 機架式：430 mm×360 mm×133.2 mm (L ×W ×H) 手提式：450 mm×370 mm×185 mm (L ×W ×H) | ||||||||||||||||||||||||||
| 顯示屏 | 機架式帶彈出式液晶顯示屏（選配） 手提式帶15寸液晶顯示屏 | ||||||||||||||||||||||||||
| 保存環境 | 溫度: -40～80℃ 相對濕度：90％ | ||||||||||||||||||||||||||
| 工作環境 | 溫度: -30～70℃ 相對濕度：90％ | ||||||||||||||||||||||||||
