固定炮使用說明書
型號PS30~50

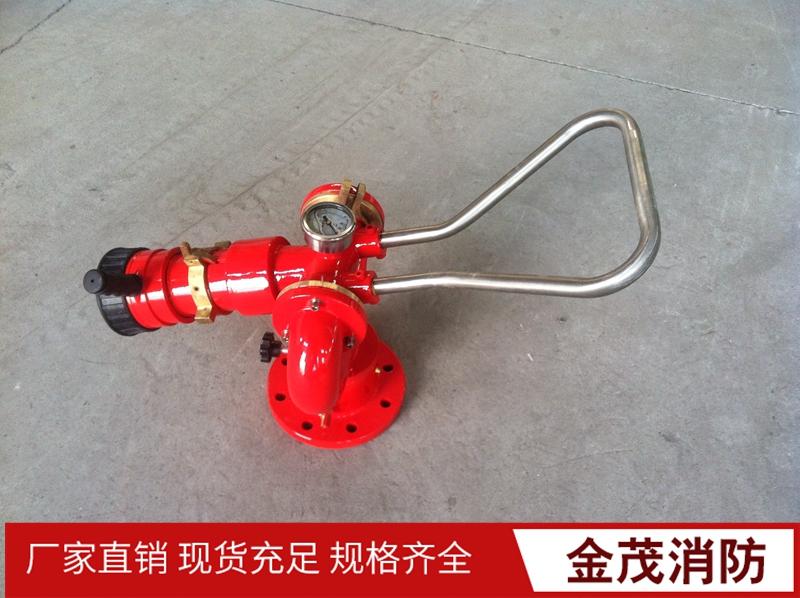

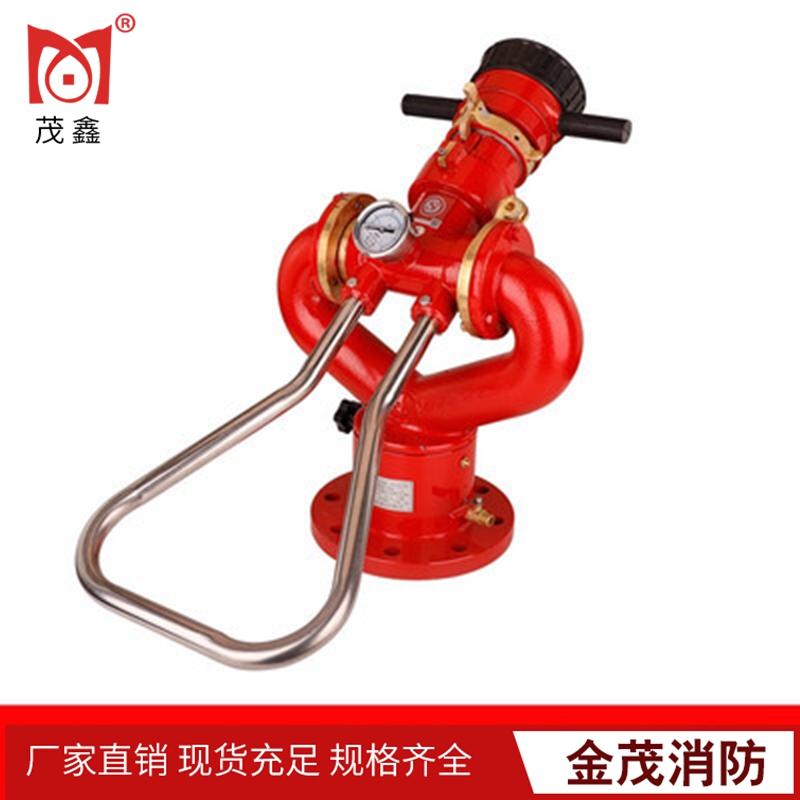

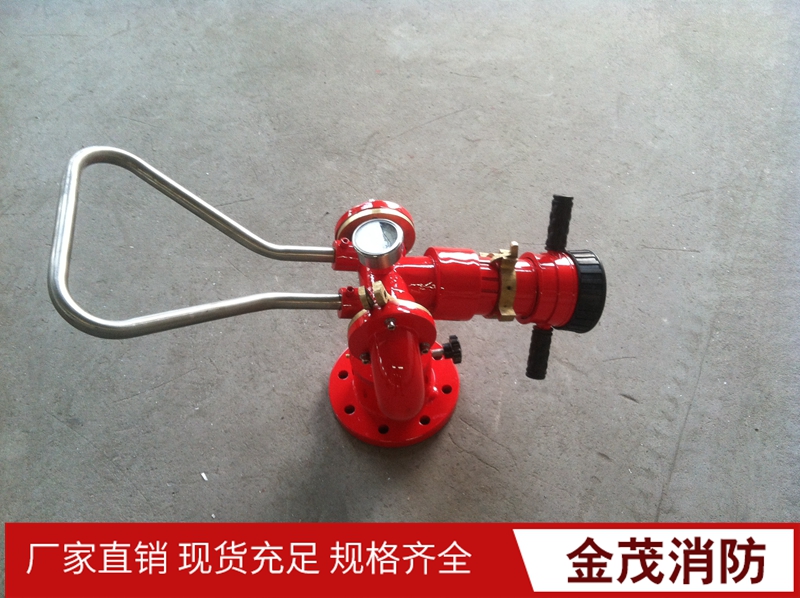

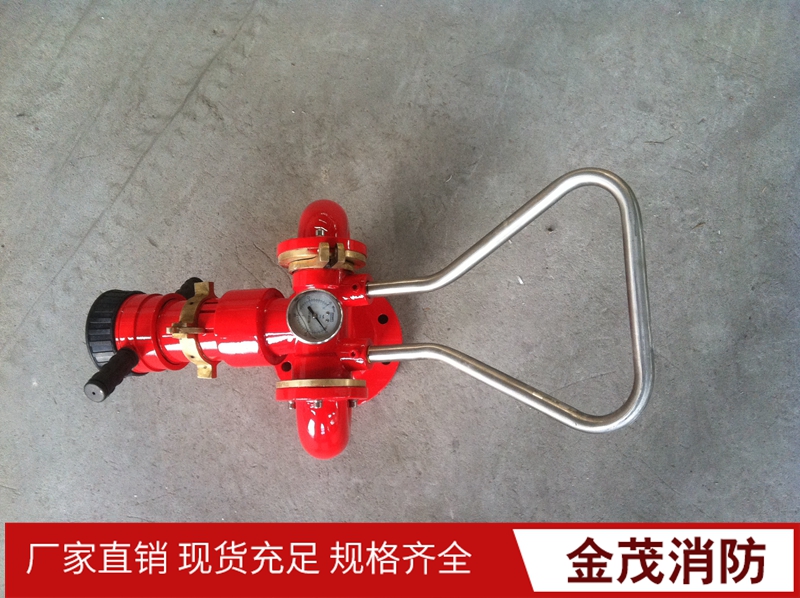

PS30~50固定炮炮
，是吸取國內、外先進技術而最新自行設計的，該消防水炮結構簡單、新穎，性能穩定可靠，操作靈活，維修方便。當噴射水柱時，可撲滅固體火災；當噴射開花水霧時，可用于儲油罐區、苯罐區、甲醇罐區等貯罐的冷卻降溫，也可用于火場的冷卻降溫，更能有效的吸收火災現場空氣中的熱量和吸附煙塵、稀釋空氣中氯氣等有毒有害氣體，提高了消防人員的安全系數。本產品廣泛適用于重型消防車
、消防艦艇、工礦企業、倉庫、油田、石油鉆井平臺、帶舉高平臺的消防車、消防炮塔等場所。流量：30L/S,40L/S,50L/S,額定工作壓力：0.8Mpa，可噴水霧，射程≥70米，鋁合金銅合金材質組合。
固定炮說明書
一
、用途特點
本產品具有設計合理
、結構緊湊、重心低、工作平穩等優點。水平回轉、炮頭俯仰螺桿傳動原理，自鎖性能好。既有流量可調、又有噴霧、直流功能。其操作簡單、靈活可靠，在工作時，便于消防人員定點噴射，是理想的消防裝備器材。二
、性能參數|
型號 |
額定工作壓力Mpa |
流量 L/S |
流量允差 |
射程m |
壓力使用范圍Mpa |
俯仰角° |
水平回轉角° |
|
PS30~50 |
0.8 |
30~50 |
±8％ |
≥60 |
0.5-1.2 |
- 30~＋70 |
360 |
三、結構參數
|
型號 |
長mm |
寬mm |
高mm |
進水接口 |
噴霧角° |
重量Kg |
|
PS30~50 |
700 |
350 |
380 |
法蘭 |
110 |
20 |
四
、使用說明1.該炮是國內先進產品
，可裝備于各種消防車、消防艇、舉高平臺消防車、固定消防炮塔和消防管路上。2.該炮具流量大
，射程遠，功能多，既可作直流噴射，又可作噴霧噴射，流量可根據要求在（30、40、50L/S任選一種）等特點。3.該炮為手柄操作
。4.操作方便，靈活
，炮身可做水平
，有利于操作人員撤離火場。
