PSKD100拖車式消防水炮使用說明書
PSKD100消防水炮（拖車式大流量消防水炮）適用于部隊
、石油、化工
、碼頭、企業專業消防隊等
，是撲救大型火災必需的工具
。此炮每秒鐘出水量是100升水，在工作壓力0.10mpa
，射程達85米
。移動方便，與皮卡車
，或其他后面有拖鉤的車輛連接
，配有尾燈插接接口，拖鉤高低
、上下可調
。拖車水炮的牽引頭具有慣性制動功能，如前車剎車后
，后面車尾燈剎車燈亮
，而且制動剎車、不會因慣性而撞上前面的車
。

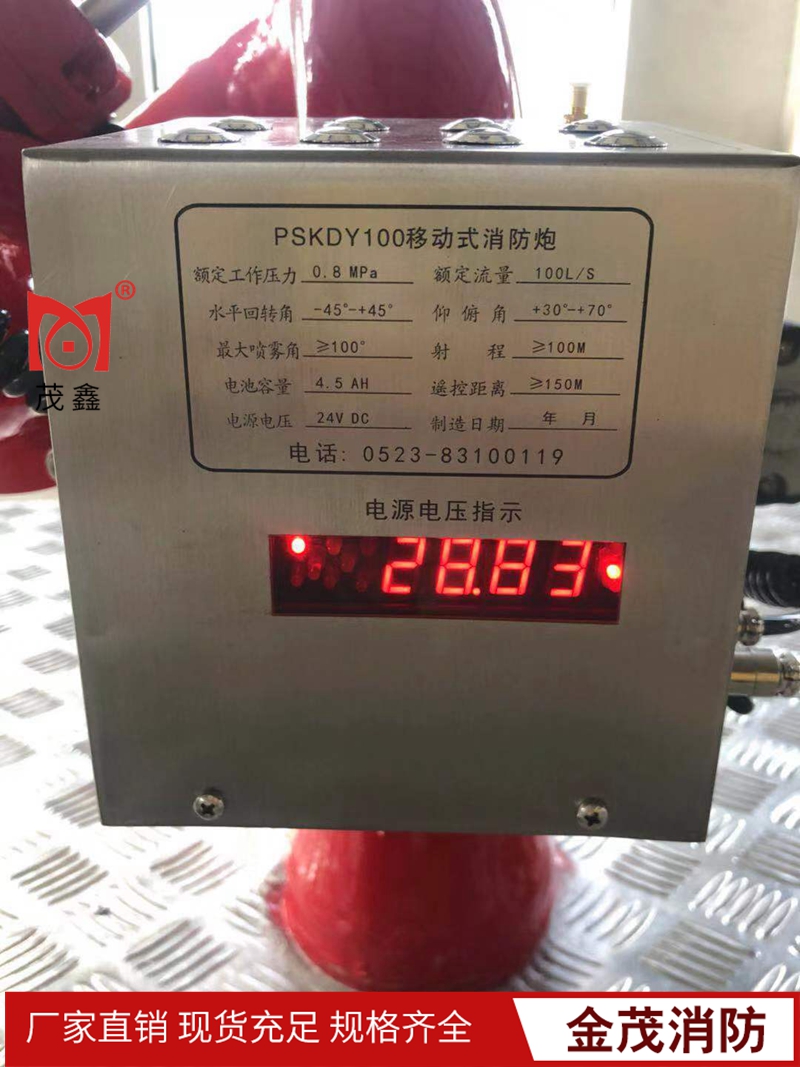

水炮參數表：
|
項目 型號 |
PSKD100 |
|
|
額定工作壓力（Mpa） |
0.8 |
|
|
工作壓力范圍（Mpa） |
0.5~1.0 |
|
|
額定流量（L/S） |
100 |
|
|
射程（M） 仰角30°時 |
水 |
≥100 |
|
|
泡沫 |
≥90 |
|
最大噴霧角（°） |
120° |
|
|
俯仰角（°） |
+30°~+70° |
|
|
水平回轉角度（°） |
360° |
|
|
所用電動電源（°） |
24V |
|
|
無線遙控半徑距離（M） |
≥150M |
|
|
水平回轉角 |
≥90° |
|
|
連接方式 |
100法蘭 |
|
圖示說明：

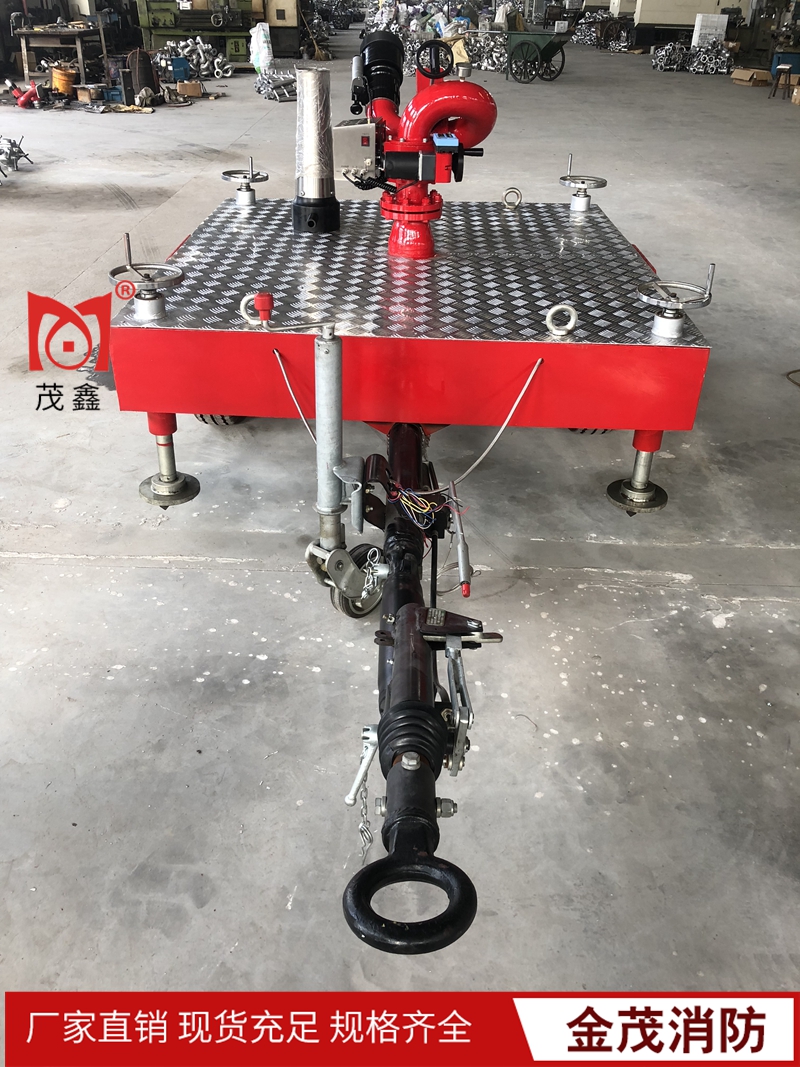

① 掛鉤：拖車掛鉤與前車連接
。
② 保險鉤：拖車與前面車連接好后，加保險鉤
。
③ 尾燈插口：與前車尾燈連接口對插
。
④ 拖車支撐腿：支撐整個拖車的平衡狀態，在停止時
，逆時針搖動手輪
，支撐腿向下，支撐車身穩定
。行走時
，順時針方向搖動，手輪點起支撐腿
，手動操作時
，搖動手輪
，逆時針方向搖動手輪，整個車身向上提起
。
⑤ 手剎:車輪胎手剎在出廠前已調好，平時不需要調動
。向前拉動是松
。（需按住手剎上面的紅色塑料頭，雙手用力向前方拉動）
。手剎向后拉動是剎住輪胎
，（向后拉動，不需要按住手剎上面的紅色塑料頭
，雙手用力直接向后拉到位
。
⑥ 拖車水炮支撐腿：在需要噴射水炮前，有4個螺桿式支撐腿
，轉動支撐腿手輪
，逆時針方向搖動，支撐腿向下行，順時針方向搖動支撐腿向上收起。

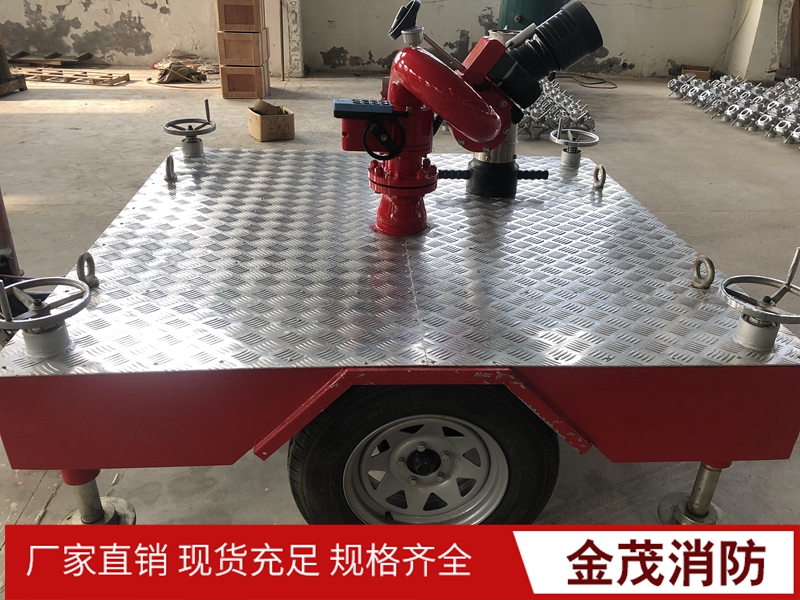

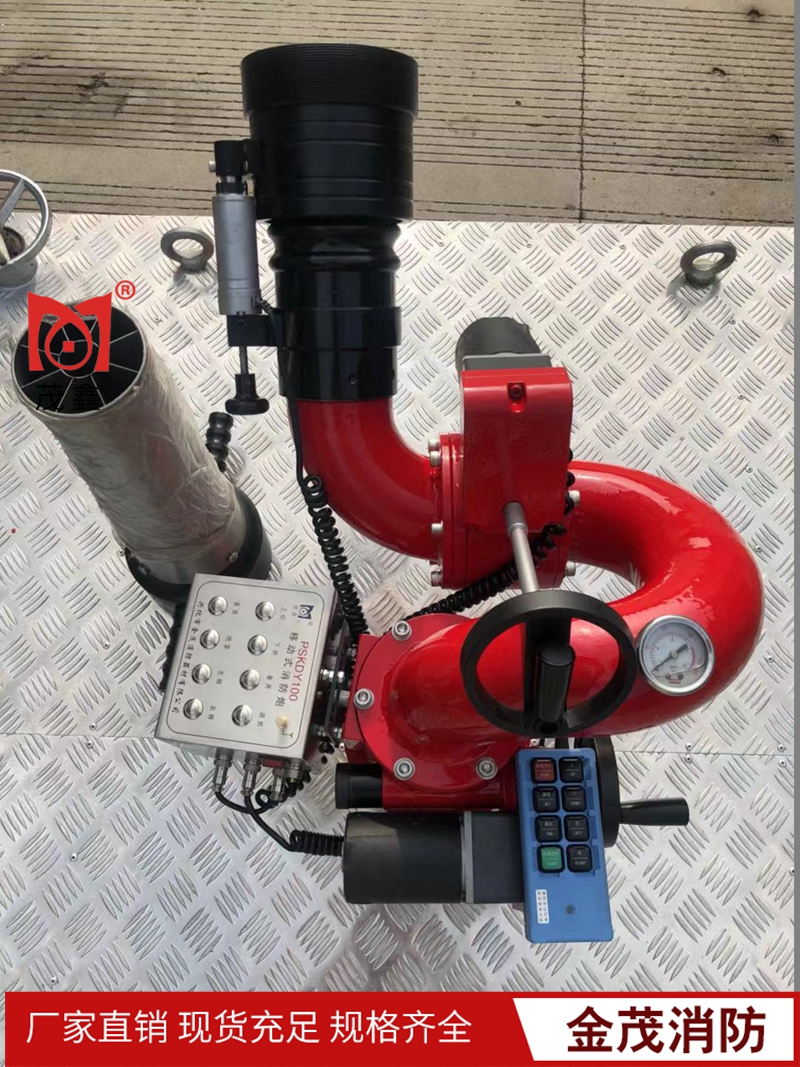

⑦ 消防水炮：具有上下、左右
，手動功能，搖動左邊手輪是操作炮頭的上下調節，搖動右邊的手輪是調動水炮的左右功能，可左右360°方向。⑧ 進水口：具有拖車水炮進水口：進水口徑Ø80，可根據客戶需要可配KD80內扣接口或中壓卡式接口KDK80Z
。⑨ 掛鉤高度調節：松動把手
，將前車頭向上拉起，上下晃動，就可松開 ，如不松開，用手錘敲一下也可
。
操作方法：
1
、 將拖車消防水炮拖到目的地后，選擇平穩的地面
。拉動手剎
，將輪胎剎住。把拖車4個支撐腿手搖放下
，將2個輪胎頂上離地面2-3公分
。將炮頭轉向需要噴射的方向
。把消防車上的Ø80水帶與拖車進水口接口連接好。收起拖車支撐小腿
，調動好水炮的炮頭角度
。系好2個消防安全繩，系在柱上
，為了安全起見將操作人員和圍觀人員不要靠近水炮
，消防供水車慢慢加壓，從2KG壓力加到8KG壓力
，觀看拖車是否退動
。如沒有，加至到10公斤壓力。最大極限壓力是12公斤壓力。10公斤壓力的射程狀態最佳。一般15T水箱的消防車，一分鐘左右就可打完。停止噴射后，等消防車水泵供水停止。泄壓后，把連接的水帶卸下，把拖車的支撐腿收起，搖動手輪（逆時針轉動手輪，把輪胎落下。小支撐腿伸下，松動手剎。
拖車水炮操作時注意事行：
一．在選擇平穩路面后，必須把拖車的4個支撐柱放下后
，檢查一下兩個車輪胎是否懸空，用手轉動輪胎是否轉動，將兩根安全繩系好。把炮頭搖動到需要噴射的地方。不能反方向噴射。進水口的按口與水帶的按口要連接好。用手拈一下。是否擰緊。拖車水炮與前車掛好后，旁邊小保險鉤要系在前車上，達到雙保險。供水后，壓力要慢慢往上加。打到1.0 mpa為止。不要猛加壓力，造成危險。觀看及操作人員要在離拖車旁觀看。一有情況，立即停止供水。要確保安全。水泵車操作人員要與連接的人員配合，由專人統一指揮，另要供求水，水源跟上，不能影響滅火。
二．維護及保養
1.平時不用時，在一個月內要檢查一下炮的各個部件
，加些潤滑油，檢查安全繩及安全鉤的狀況。支撐腿的牢固，輪胎的好壞及炮和車上的螺絲松動狀況。要做到拉得出，打得響。每隔一年做一下油漆。平時要放在車庫內，不要日曬，夜露。注意整車的美觀。
