1. 概述
1.1產品特點
本產品是以高壓容器充填壓縮氧氣作為氧氣源的再生隔絕式自救器
，人體呼吸系統內部與外界隔絕
，可以防止外界各種有毒有害氣體進入人體，能滿足遇險人員快速逃生時使用。三種供氧方式，使性能更加可靠
、穩定
，具有重量輕
、體積小
、攜帶方便等特點
。
1.2主要用途及適用范圍
本產品主要在礦井或其它環境空氣發生有毒氣體污染及缺氧窒息性災害時，現場人員及時佩戴
，保護人員正常呼吸并逃離災區
。
本產品主要適用于以下環境：
●供煤礦井下作業人員在發生火災
、瓦斯爆炸或瓦斯突出等自然災害時，以及救護隊員在呼吸器發生故障時
，安全撤出災區使用
。
●供化工部門在對設備進行簡單維護以及有毒有害氣體逸出時使用。
●供石油開采作業時
，天然氣及其它毒性氣體大量突出時使用
。
●供高層建筑裝備，在其發生火災時人員佩戴逃生和待救時使用
。
●供其它部門在有毒有害氣體或缺氧環境中使用
。
1.3本產品執行MT711-1997標準
2. 結構特征與工作原理
2.1產品型號： Z Y 45
額定防護時間 45分鐘

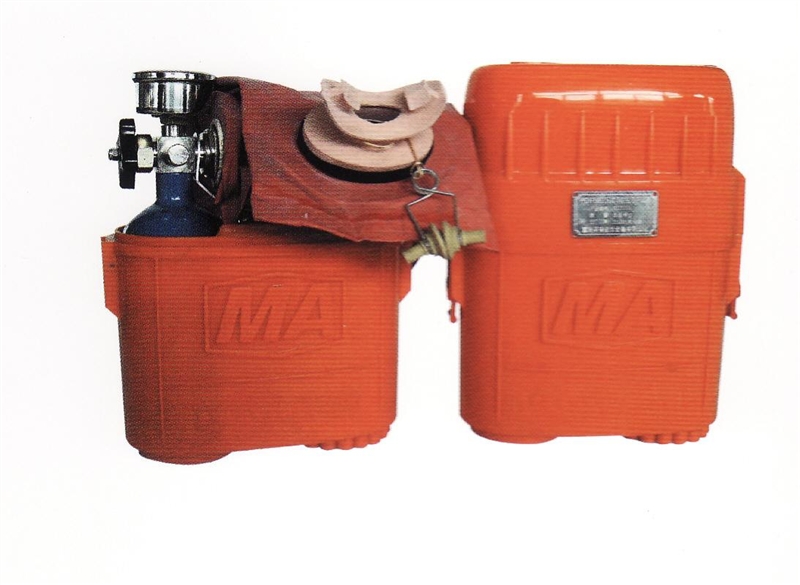

2.2產品結構（如圖所示）
自救器主要由高壓系統
、呼吸系統及CO2過濾系統組成：
高壓系統：氧氣瓶
、氧氣瓶開關、減壓器和壓力表等
。
呼吸系統：口具
、鼻夾、呼吸軟管、氣囊、排氣閥和呼吸閥等組成。
過濾系統：清凈罐及內裝入定量的符合標準的CO2吸收劑組成。
平時所有系統裝置都裝在上蓋與下殼中，通過上蓋上的觀察窗可清楚看到氧氣瓶的壓力值，下殼上有皮帶環和背帶，使用者可攜帶在礦工皮帶上或跨在肩上。
2.3工作原理
●定量供氧：逆時針轉動開關手輪6，高壓氧氣從氧氣瓶4流到減壓器5內，減壓后自動輸出1.2L/min的氧氣進入氣囊13。
●手動供氧：用手指按補氣壓板18，氧氣以60L/min進入氣囊13，手指離開補氣壓板18，供氧停止。
●自動供氧：當呼吸系統為負壓時，補氣壓板18向內收縮，壓迫補氣
桿打開供氧機構，氧氣以60L/min進入氣囊，當氣囊鼓起時，補氣壓板18離開補氣桿，補氣停止
。
吸氣時氧氣從氣囊13
、呼吸閥15
、口具16進入人體。呼氣時氣體經過呼吸閥15
，呼氣管14進入清凈罐20
，人體呼出的CO2被清凈罐20內裝的吸收劑吸收，余下的氧氣進入氣囊
。如此往復完成人的呼吸循環
。人體呼吸與外界大氣完全隔絕。
如果呼吸系統內的氣壓超過一定值
，氣體將從排氣閥12排出
。
3.技術特性
3.1采用循環呼吸方式，呼出的氣體通過清凈罐中的CO2吸收劑
，將CO2吸收
，余下的氧氣進入氣囊通過口具吸入人體。較往復呼吸方式相比，其優點阻力小，無粉塵吸入，不嗆人，吸氣溫度低，呼吸舒適等。
3.2三種供氧方式（定量、自動、手動供氧），有效提高呼吸保護的安全可靠性。
3.3具有體積小，重量輕，性能穩定等特點。
3.4防護時間：
功率55W（中等勞動強度） 45 min
3.5供氧方式：
定量供氧： ＞1.2L/min
自動供氧： ＞60L/min
手動供氧： ＞60L/min
3.6氧氣瓶
容積： 0.4L
額定壓力： 20Mpa
儲 氣 量：＞80L
3.7自動排氣壓力：150—300Pa
4.尺寸、重量
外形尺寸 225mm×177mm×96mm
攜帶重量 2.1kg
5.使用、操作
5.1將自救器從佩帶時的右側移至正前方；
5.2拉開掛鉤1取下上蓋，展開氣囊；
5.3把口具16放入口中?div id="4qifd00" class="flower right">
？诰咂瑧?yīng)放在唇和齒之間，牙齒緊咬住牙墊并緊閉嘴唇；5.4逆時針轉動開關手輪6，然后用手指按動補氣壓板18，氣囊迅速鼓起后停止補氣，將鼻夾17夾住鼻孔，用嘴呼吸；
5.5使用時如果看見氣囊在呼氣后仍不太鼓或吸氣時有些憋，應及時向氣囊補氣?div id="4qifd00" class="flower right">
？砂磩友a氣壓板18，氣囊鼓起后停止補氣。也可用力吸氣，氣囊吸癟后補氣壓板壓迫補氣桿自動補氣。6.注意事項
6.1攜帶自救器前
，觀察壓力表的指示值不得低于18Mpa
，使用時隨時查看壓力值，以掌握用氧情況及撤離的時間
。
6.2 請勿無故開啟
、磕碰及坐壓自救器。
6.3 使用時注意保持口具和鼻夾，保證其不漏氣和不脫落。
6.4 逃生過程中，嚴禁拿出口具說話，只能用手勢進行聯絡。
6.5 使用前應進行試用培訓。
6.6 使用時應沉著，在呼吸氣時要慢而深，口與罐體保持距離以免呼氣軟管打折，使用后期清凈罐溫度略有上升為正常。
6.7 使用時應注意防止利器刺、劃傷氣囊。
6.8 在高溫下使用自救器應遵守有關規定。
7.保管、維護
7.1 應經常檢查自救器，定期更換顆粒狀CO2吸收劑。氧氣不足應及時充氧。充裝的氧氣應符合GB8982-1998的規定。
7.2 每次使用后應對氣囊口具進行清洗消毒干燥處理。
7.3 更換專業廠家生產的顆粒狀CO2吸收劑（吸收率≧30%），其性能指標應符合MT454-1995的規定。裝填時邊振動邊添裝裝藥量不得少于450g，裝實后蓋上底蓋21。
7.4 擰下壓帽19拔出氣瓶，卸下減壓器5便可對氧氣瓶充氧，壓力20Mpa，在充填完CO2吸收劑和氧氣后進行組裝，注意：安裝氣囊內的呼氣軟管14時不能扭曲，否則可能使呼氣氣路阻斷或阻力增加；減壓器擰緊在開關8上，氣囊上的膠圈完全掛在減壓器的環槽內
。
7.5 裝配完后應對呼吸系統進行氣密校驗
。
正壓980Pa和負壓784Pa時，1min內水柱壓力變化不超過50Pa為合格（排氣閥須不排氣）
。
7.6 裝配合蓋：裝上蓋前先拿住口具16使氣囊逆時針繞壓力表一圈
，不要遮住壓力表，口具的開口應朝上
，注意補氣壓板須豎立放置
，不要被壓帽壓上，輕輕扣上蓋
，檢查扣蓋后是否嚴密
，勿夾住氣囊。
7.7 自救器一經使用
，即使未用到45min
，都必須重新充裝和檢驗，執行7.4
，7.5
。
8.運輸、貯存
8.1 運輸
運輸時不能和油類
、腐蝕性化學藥品混裝
，并要求有防日曬和防雨措施。
8.2貯存
本產品應貯存在通風良好的干燥庫房內
。溫度在0-40℃范圍內
，要遠離熱源，不準和易燃
、腐蝕物品同放在一庫房內
。
儀器各部禁油。
檢查安全帽不得松動。
氧氣瓶的保管和操作必須嚴格遵守有關規定，定期對氧氣瓶進行技術檢查。
