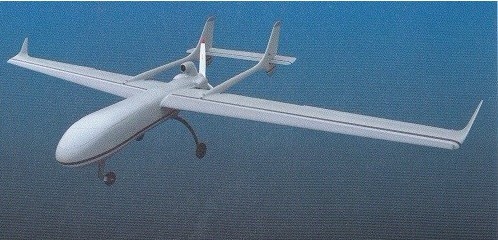

點擊圖片查看大圖
1.技術參數
|
TY-HC75型無人機 |
|
|
翼 展 |
4800mm |
|
機 高 |
900mm |
|
最大起飛重量 |
75kg |
|
最大平飛速度 |
180km/h |
|
最大載荷 |
25kg |
|
巡航速度 |
125km/h |
|
續航時間 |
4h |
|
最大升限 |
6000m |
|
控制半徑 |
50-100km |
|
起飛方式 |
自主滑跑起飛 |
|
降落方式 |
自主攔阻索降落或傘降 |
|
雙缸汽油發動機 |
Limbach 275 |
2. TY-HC75型無人機特點
(1) 整機為復合材料制作，強度高
(2) 全自主控制(自主起降
、自主飛行及自主作業)(3) 拆裝
、組裝簡便(4)執行機構均為高可靠性余度設計;
(5) 發動機
(6) 點火系統、飛行控制系統
(7) 全機部件級故障報警;
(8) 起飛前全系統檢測實現無線遙測檢測;
(9) 三軸云臺精確控制;
(10)作業設備姿態控制與記錄;
(11)全系統無火工品
3.應急處理措施
若飛機在作業過程中，出現以下情況
(1) GPS丟星：姿態保持5min
，若無任何地面指令，飛機將定高盤旋或自動原點返回;(2) 鏈路中斷：中斷時間超過預定值時，飛機將定高盤旋或自動原點返回;
(3) 發動機熄火：應急傘將在設定高度自動開啟
，飛機自動傘降;(4) 飛機姿態異常：地面指令無效時
，應急傘自動開啟，飛機自動傘降。4. 任務載荷選配
航測
、航拍系統、圖傳系統、撒播系統、CCD光學、熱紅外、輻射監測儀器等。5. 應用范圍
航拍航測、森林防火
、精準農業、邊境巡查、石油管道巡檢、電力巡檢、環保監察、大氣監測、抗震救災、科學實驗及應急等領域。
