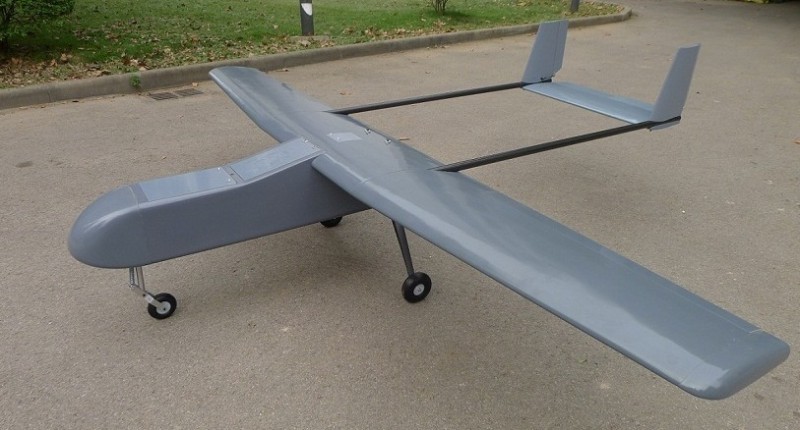

點擊圖片查看大圖
1技術參數
|
TY--HC30型無人機 |
|
|
翼 展 |
2980mm |
|
機 高 |
680mm |
|
最大起飛重量 |
28kg |
|
最大平飛速度 |
140km/h |
|
最大載荷 |
5kg |
|
巡航速度 |
110km/h |
|
續航時間 |
2-3h |
|
最大升限 |
3500m |
|
控制半徑 |
50km |
|
起飛方式 |
自主滑跑起飛 |
|
降落方式 |
自主攔阻索降落或傘降 |
|
雙缸汽油發動機 |
日本小松80CC |
2. TY--HC30型無人機特點
(1) 本機型采用常規雙尾撐雙垂尾結構式氣動布局
，，其中升降舵和副翼均采用分段式設計，確保執行機構的可靠性;
(2) 全自主控制(自主起降
、自主飛行
、自主作業);
(3) 拆裝
、組裝簡便，起飛準備時間短;
(4)"傻瓜式"一鍵操作
，使用簡單便捷;
(5) 發動機
、傳感器、舵機等電氣設備均為進口
，控制精度和可靠性更高;
(6)點火系統
、飛行控制系統、操縱系統
、通信系統
、任務系統均采用獨立供 電方式，可靠性強;
(7) 全機部件級故障報警;
(8) 起飛前全系統檢測實現無線遙測檢測;
(9) 三軸云臺控制;
(10)作業設備姿態控制與記錄;
(11)全系統無火工品
。3.應急處理措施
若飛機在作業過程中
，出現以下情況，飛機上裝有的應急系統將開啟，保障作業安全。(1) GPS丟星：姿態保持5min，若無任何地面指令
，飛機將定高盤旋或自動原點返回;(2) 鏈路中斷：中斷時間超過預定值時
，飛機將定高盤旋或自動原點返回;(3) 發動機熄火：應急傘將在設定高度自動開啟，飛機自動傘降;
(4) 飛機姿態異常：地面指令無效時
，應急傘自動開啟，飛機自動傘降。4. 任務載荷選配
航測系統
、圖傳系統、撒播系統、CCD光學、熱紅外、輻射監測儀器等等。5 應用范圍
航拍航測、森林防火
、邊境巡查、石油管道巡檢、電力巡檢、環保監察、大氣監測、抗震救災 、應急指揮等應用
。
