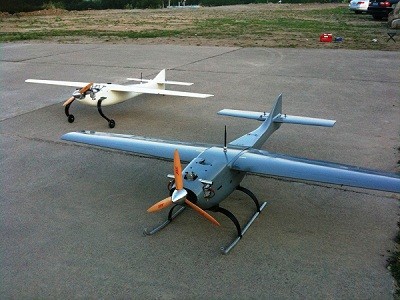

點擊圖片查看大圖
1.技術參數
|
TY-DB3型無人機 |
|
|
翼 展 |
2930mm |
|
機 高 |
500mm |
|
最大起飛重量 |
35kg |
|
最大平飛速度 |
130km/h |
|
最大載荷 |
3kg |
|
巡航速度 |
110km/h |
|
續航時間 |
3h |
|
最大升限 |
1000m |
|
控制半徑 |
50km |
|
起飛方式 |
自主滑跑起飛 |
|
降落方式 |
自主攔阻索降落或傘降 |
|
發動機 |
日本小松80CC 雙缸汽油發動機 |
2. TY--DB3型無人機特點
(1)氣動布局良好，自身穩定性?xún)?yōu)異;
(2) 全自主控制(自主起降
、自主飛行、自主作業);(3) 拆裝、組裝簡便
，起飛準備時間短;(4)"傻瓜式"一鍵操作
，使用簡單便捷;(5) 發動機、傳感器
、舵機等電氣設備均為進口，控制精度和可靠性更高;(6)點火系統、飛行控制系統
(7) 全機部件級故障報警;
(8) 起飛前全系統檢測實現無線遙測檢測;
(9) 三軸云臺控制;
(10)作業設備姿態控制與記錄;
(11)全系統無火工品
3.應急處理措施
若飛機在作業過程中，出現以下情況
(1) GPS丟星：姿態保持5min
(2) 鏈路中斷：中斷時間超過預定值時，飛機將定高盤旋或自動原點返回;
(3) 發動機熄火：應急傘將在設定高度自動開啟
(4) 飛機姿態異常：地面指令無效時
，應急傘自動開啟，飛機自動傘降。4. 任務載荷選配
航測系統
、圖傳系統、撒播系統、CCD光學、熱紅外、輻射監測儀器等等。5. 應用范圍
航拍航測
、森林防火、邊境巡查、石油管道巡檢、電力巡檢、環保監察、大氣監測、抗震救災、應急指揮等應用。
