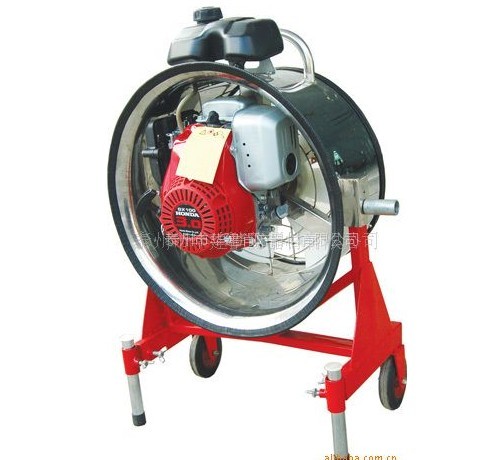

YY9000A型正壓式排煙機是我公司自行研制的排煙設備
，利用空氣的正壓將煙氣驅趕排出。
YY9000A型正壓式排煙機采用不銹鋼導風筒
，輪軸式支架，由進口日本名廠本田公司小型汽油機直接驅動風扇葉輪 ，結構簡單可靠
，便于移動
，容易調節出風角度
，送風量大
，使用于樓層與地下室火災中排煙及疏散被困人員
。
(一) 主要技術參數
|
項目 |
單位 |
指標 |
|
風量 |
M3/h |
9000 |
|
油箱容積 |
L |
1.4 |
|
最大功率 |
KW |
1.84 |
|
總質量 |
Kg |
28 |
|
體積 |
mm |
500X650X900 |
(二) 操作程序
1、 初次啟動汽油機前
，應使排煙機處于水平位置
，檢查排煙機曲軸潤滑油油位(見油面標尺所示)。檢查汽油箱油量
，加汽油時應遠離火源和吸煙者
，應在良好通風地點加油并應使大量工作人員及兒童等遠離加油區，加油后仔細清除濺在機器表面的汽油
，擰緊油箱蓋
。
2、 接通汽油開關(逆時針轉動手柄)
，關閉阻風閥門(逆時針轉動手柄)
，將汽油機油門順時針方向推向下方到白區的上方約1/3位置。
注意：1)當發動機已熱時或天氣溫度高時
，不用關阻風門
。
2)排煙機上及附近不應放有任何物品，尤其不能放置棉紗等纖維物品
，如果高速運轉的飛扇與吸入物品接觸
，將導致機器的損壞或傷及附近人員。
3
、 將點火電路開關順時針方向OFF轉到ON位置
，使電路接通。
此時可拉起手動柄起動發動機
，輕拉起手動柄直到感到阻力
，然后用力快速一拉，當心不要突然放開手柄讓其彈回撞擊發動機，而應慢慢順著回彈力放回
。
4
、 汽油機發動成功后，將阻風門順時針方向打開
，將油門仍處于啟動時位置
，運轉1分鐘，需全負荷時將油門向下推到底(白區的下邊緣)
5
、 工作完畢后，首先將汽油機油門置于怠速位置
，讓機器在怠速工作下運轉2-3分鐘
，再將點火電路開關逆時針方向由ON轉到OFF位置，即可使發動機停止轉動
，然后將汽油開關順時針擰到關閉位置
。
三、注意事項
1
、 調節地腳高度可改變排煙機出風角度。但發動機與風扇相對于水平面的傾斜角度不應超過20 度;2、 在起動前
，要檢查潤滑面，需要時應按規定的潤滑油牌號(相當于國產QF或QG級別10-800粘度等級潤滑油)向發動機曲軸內加注潤滑油。
