一 、概述

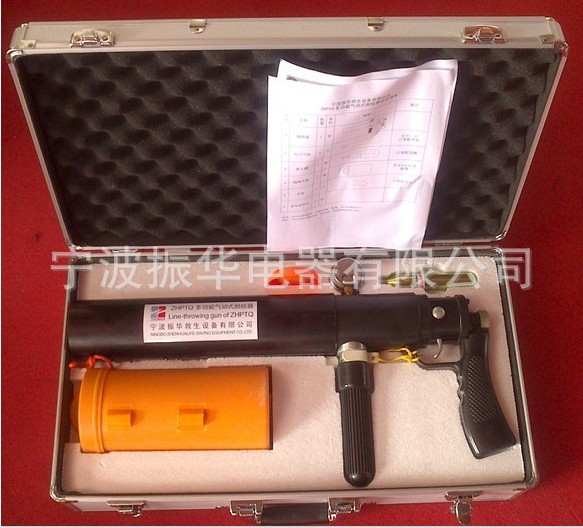

ZHPTQ多功能氣動式拋投器，是由擊發裝置、儲氣室、發射筒、CO2氣瓶和配用的氣脹式救生圈、120m拋繩及繩桶等組成。氣脹式救生圈是由TPU熱合成型的氣室、外殼、連接頭、自動充氣裝置和CO2儲氣瓶等組件連接在一起并包裹在外殼內，在外殼的一端留有進水孔，遇水后能自動充氣成型。
使用前，先在拋投器的發射筒內裝入氣脹式救生圈，救生圈的連接頭一端快速和拋繩進行連接。準備好上述工作后，將拋投器上的保險開關旋鈕旋轉至“關”的位置，使其對準手柄上的凸點標志，拋投器處于關閉保險狀態。然后將握柄與氣瓶連接處的保險叉拔出，再轉動握柄，使擊針刺穿氣瓶，將氣瓶內的壓縮氣體釋放至拋投器的氣室內，氣壓表指示3.5MPa～4MPa。當落水者需要救助時，將拋投發射器對著
前方目標，旋轉保險開關旋鈕至“開”的位置，使其對準手柄上的凸點標志，拋投器處于開啟發射狀態。然后扣動發射扳機，拋投器可直接將救生圈連同拋繩拋射到被救目標旁邊。氣脹式救生圈一旦接觸到水，自動充氣裝置就會在5s內自動充氣，形成馬蹄形救生圈。被救目標可以借助救生圈保持體位浮在水面上，救援者可用拋繩拉回被救人員，從而起到救助的作用。
本品體積小、重量輕
、拋投距離遠，救生效率高
。用戶可根據需要配備適合的救生備品
，適應在任何水域中的突發性救生需要，是一種較為理想的救生設備
。
二、主要技術參數
1、重量：救生圈＜0.6kg；
2、充氣成型時間：
≤5s
；
3、浮力：救生圈：
≥78.4N
；
4、24小時后浮力損失：≤5%；
5、CO
2氣體重量：救生圈17g
；
6、拋繩長度：120m
；
7、使用環境溫度：-30℃～+65℃；
8、拋射距離：80 m～100m。
三、使用須知
1、使用本拋投器前請仔細閱讀產品使用說明書，應嚴格按照說明書上的規定操作使用；未按本說明書要求操作使用引起的安全問題本公司概不負責。
2、本拋投器嚴禁未成年人、老年人、殘疾人使用。
3、拋投器充氣時，發射筒口不得對準自己和他人；發射時不得直接對準目標，應發射至目標偏上方位置
，以防誤傷
。
4、拋投器使用時須根據環境、條件
，選擇相應
的救生備品（拋投器備品有：氣脹式救生圈、CO
2氣瓶、120m
拋繩等，用戶均可根據使用需求配備）。
5、嚴禁接觸油
、酸等化學物；且不準長時間放置在日光下暴曬
。
6、救生圈應存放在溫度為0～+35℃、相對濕度不大于85%
的室內，且不受擠壓。
7、救生圈有效期為三年
；經使用過后的救生圈，
必須由專業技術人員進行維護，對氣囊進行氣密性檢查
，并更換新的氣瓶與自動充氣裝置及外殼
。
四、拋投器的首次應急使用方法
1、旋轉保險開關旋鈕至
“關”的位置，使其
對準手柄上的凸點標志，拋投器處于關閉保險狀態。
2、將拋繩連接到發射筒內氣脹式救生圈連接頭上。
3、首先將保險叉拔出
；握緊握柄向上旋轉，使擊針刺穿氣瓶
，氣壓表升至3.5MPa
～4MPa
。
4、旋轉保險開關旋鈕至“開”的位置 ，使其
對準手柄上的凸點標志 ，拋投器處于開啟發射狀
態。
5、握緊拋投發射器握柄
，另一只手扣動發射扳機，將救生圈拋射到被救目標偏上方
。
五、拋投器的重復使用方法及注意事項
1、拋投器應急使用時，首先將拋投器的回程扳
手向后用力拉，聽到
“啪”的聲音后發射桿準確復位；檢查保險開關旋鈕上的“關”的位置應對準手柄上的凸點標志，此時為安全保險狀態
。
（注意：如拉動回程扳手，未聽到“啪”的聲音，請按第1
條重復操作。）
2、將氣瓶旋緊在密封接頭上，將其裝入氣瓶連接座
，然后套上旋轉握柄向右旋轉，并使擊針刺穿氣瓶將氣體釋放至氣室
；壓力表指示即上升為3.5MPa
～4MPa
。
（注意：旋轉握柄時，發射筒和握柄應對著空曠無人處；禁止對著自己和他人
。）
3、將已裝配好的救生圈前端裝上專用發射襯套
按圖示塞入發射筒內，并塞入發射筒底部到位。（注意：發射襯套應嚴格按圖示方向裝入
，不得反向。）
4、打開拋繩外筒蓋子
，
把繩頭從拋繩內取出并與連接救生圈的連接頭連接系牢。（注意：拋繩不得有打結現象 。）
5 、拋投發射時，旋轉保險開關旋鈕至
“開”的位置 ，使其
對準手柄上的凸點標志 ，此時為發射狀態。握緊拋投發射器握柄
，另一只手扣動發射扳機
，將救生圈拋到被救目標上方。救生圈會在入水5s
內自動充氣 ；
待被救助者抓住救生圈后 ，用拋繩將其拉到安全處。
（注意：發射出的救援物品離遇險者有距離時 ，可通過拖拽拋繩來靠近遇險者
。）
六、在使用中 ，除按照有關規程操作外
，應注意以下幾點：
本拋投器可分為陸地救援和水域救援，可使救援人員和遇險者之間建立聯系 ，便于傳送救援工具等
。因云梯車高度、
角度等因素無法接近遇險人員時 ，也可使用本拋投器將
繩索拋射到高空救援 。
1、未成年人 、老年人
、殘疾人
不得使用本拋投器，因為拋投器在發射救援物品時會產生相應的后坐力。
2、使用時應觀察氣壓表：正常情況下氣壓表的指針應在3.5MPa～4MPa之間。如發現大于4.5MPa
、小于3MPa
或指針為“0
”時，均為異常，此情況下嚴禁拆卸氣瓶
。正確的處理法是：將發射筒內的物品全部取出清空
，然后將保險旋鈕打開，對著空曠處扣動發射扳機
，釋放氣室內的氣體
，方可拆卸氣瓶。然后重復第1
、2
步操作方法，如仍為異常，請與廠方聯系。
3、救援人員應觀察遇險者所處的位置，確定高度差及水平距離，根據高度和水平距離確定發射角度（發射角度應≥45°、≤60°）。當發射角度約為45°～60°之間時，拋投器達到發射的最大水平和垂直距離。如救援距離≤70m時，可相應減小發射角度。
4、根據要發射的高度、環境 ，正確選擇救援繩
。
在激流中應選用拋繩拉力為2000N
的救援繩，平靜水域救援可選用拉力為500N
的救援繩 ，
以擴大救援面積 。
5、拋投發射時應考慮風向 、風速的影響
。對不同風速、風向（如逆風
、順風
、橫風）應加上相關的偏離系數，來減小偏離距離
。
6 、再次發射時，因拋繩沾水后重量增加
，發射距離會相應的縮小
。
7、傳送救援器材時，應注意拋繩的拉力限制（禁止拋投超出拋繩拉力范圍的器材）。
