點擊圖片查看大圖2
、能及時檢測水帶是否存在漏水等現象
。
3
、自動清洗能減輕消防官兵出勤后的水帶洗刷的勞動強度
，水帶清洗后自動烘干可以避免消防官兵平常清洗水帶后還需要晾曬的工作
。
該產品從根本上解決了消防官兵在日常工作水帶使用中遇到的各種常見問題，確保滅火救援工作的順利進行
。
二
、使用背景
在消防隊看到消防官兵日常捆扎消防水帶還是人為捆扎，捆扎后鐵絲排列和扎緊度不均勻
，容易脫落。官兵出勤時水帶有漏水現象以及出勤后全部人為的刷洗水帶及涼曬，非常麻煩及加大官兵的勞動強度。本實驗解決了消防水帶使用前得接口捆扎
，水帶側漏，以及消防水帶使用后的清洗和烘干。本設備具備捆扎
，側壓
，清洗，烘干等功能
。首次把功能在一臺設備上全部實現
。

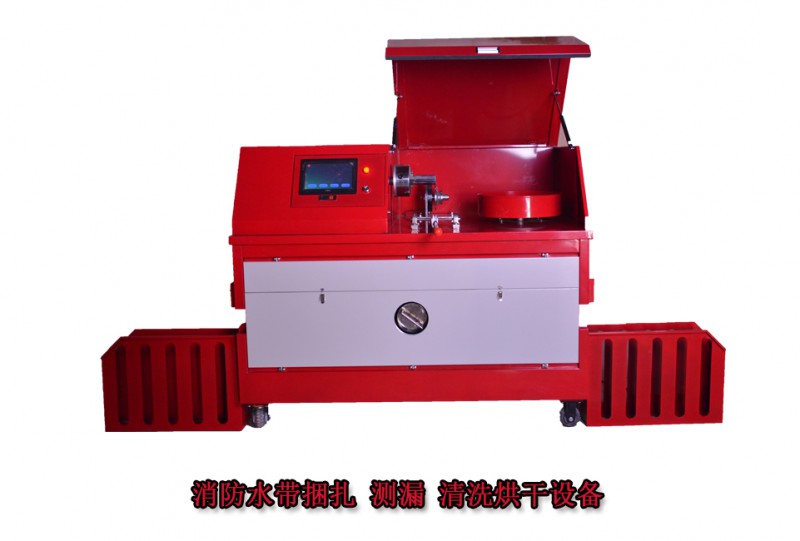

設備功能介紹
消防水帶捆扎、測壓
，清洗烘干設備主要由顯示屏
，電器控制系統、旋渦風機
、高壓柱塞泵
，空氣壓縮機，電機
、直流電機
、三爪卡盤、滾輪毛刷
、電磁制動器
、氣動球閥，溫度傳感器
、壓力傳感器和風管等設備構成
，它的功能主要是水帶清洗、烘干
、捆扎
、測漏。
設備具有兩種模式(自動和手動)
一
、 水帶捆扎
l水帶捆扎：通過電機帶動卡盤
，卡盤帶動水帶口接口旋轉，在電磁制動器的作用下捆扎鐵絲在預設拉力的作用下對水帶接口進行捆扎、在捆扎的同時，轉盤電機與捆扎電機同步轉動，防止水帶扭勁，使水帶接口捆扎的牢固，美觀。水帶在捆扎時，電磁制動器制動牽引力可調整，能根據不同的水帶接口調整牽引力，達到理想的捆扎效果
二、水帶側漏
l壓力測試裝置：由高壓清洗機將水帶充實
，當壓力達到額定壓力時，水泵自動停止工作，保持3分鐘，觀察水帶壓力指數變化，確定水帶是否破損漏水，至此由泄壓裝置自動開辟氣動閥泄壓。同時旋渦風機啟動，高壓風吹出側漏水帶里面的水，水帶里水被全部吹出，測壓完成。設備停止工作。三
、自動清洗、烘干l高壓清洗：橡膠輥有電機帶動旋轉，使水帶向一方行走
，同時清洗水閥打開，清洗水通過管道及噴頭噴灑在水帶表面，電機帶動毛刷轉動刷洗水帶表面。在清洗過程中可選擇同步噴灑清洗液或者不使用清洗液 。
為了清洗不同潔凈程度的水帶，水帶在設備里的清洗編數可自行設定
l高壓風機烘干：通過旋渦風機將風送入烘干加熱倉內
，在紅外碳纖維加熱管的作用下行成高壓熱風，在高壓熱風的作用下
，水帶通過上下送風管吹干水帶表面的水漬
。
為了得到不同干燥程度的水帶，水帶在設備里烘干編數可自行設定
。設備烘干熱風的溫度根據外界環境溫度可自由控制
水帶清洗烘干后由電機帶動卡盤轉動
，伸直的水帶在卡盤作用下自動收卷，當全部卷起時電機自動停止。四
、本設備代替了原來都是單一針對消防水帶的捆扎，側壓，清洗，烘干的設備，實現了一機多能，降低了使用者的購買成本和占地空間。
